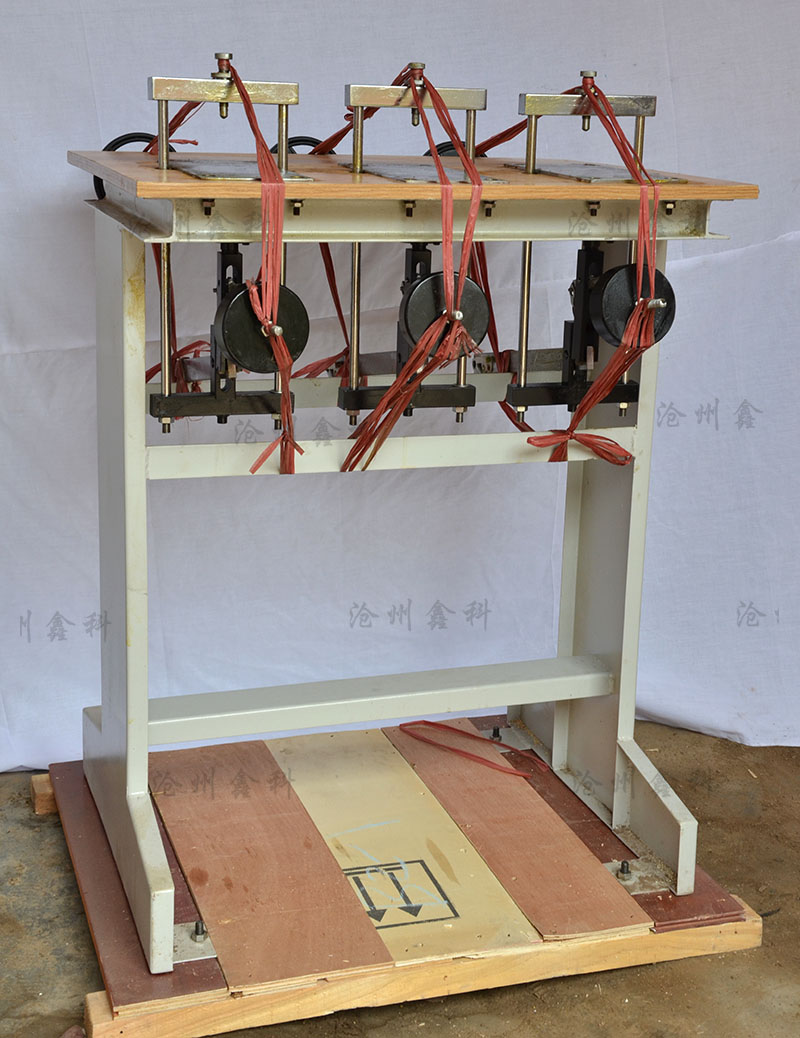

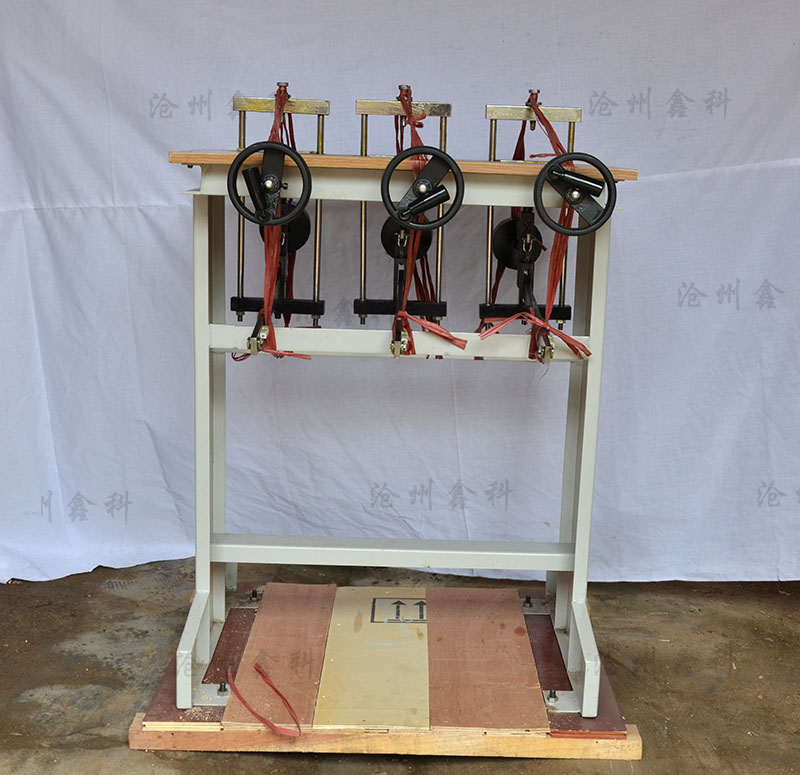

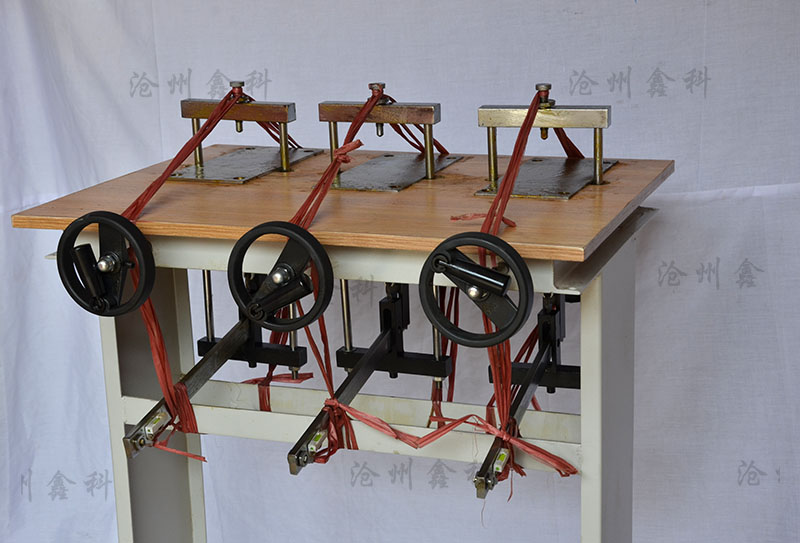

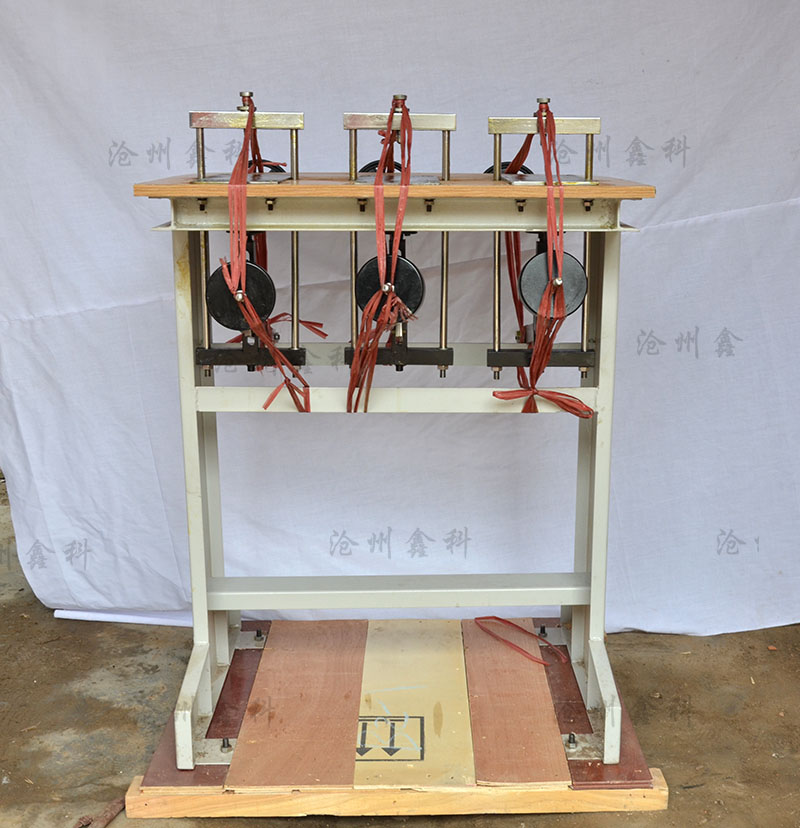

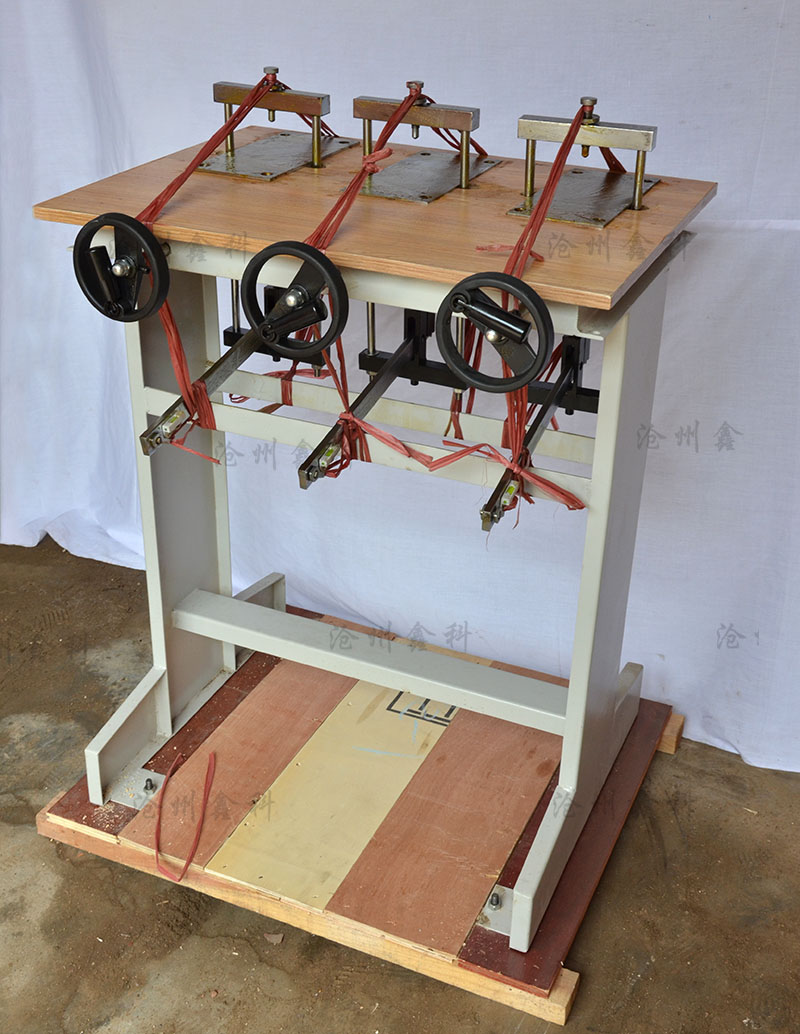

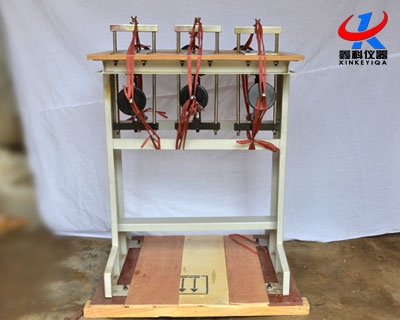

固结仪

一、概述
       WG型单杠杆固结仪是我公司的主要产品之一，是当前土工试验的主要常规试验仪器，多年来，我们对产品不断改进，产品性能不断提高，产品不断更新换代，目前又对固结仪产品的外观及性能进行了升级，按照GB/T 4935.1-2008标准设计制造，满足SL 237-1999《土工试验规程》、JTG E40-2007《公路土工试验规程》、TB10102-2010《铁路工程土工试验规程》。　　
 二、主要用途
       本仪器用于测定试样在侧限于轴向排水条件下的变形和压力，或孔隙比和压力的关系，变形和时间的关系，以便计算土的压缩系数、压缩指数、回弹指数、压缩模量、固结系数及原状土的先期固结压力等。
 三、主要技术参数
       1、载荷压力：12.5Kpa-1600Kpa/30cm2、 12.5Kpa-800Kpa/50cm2

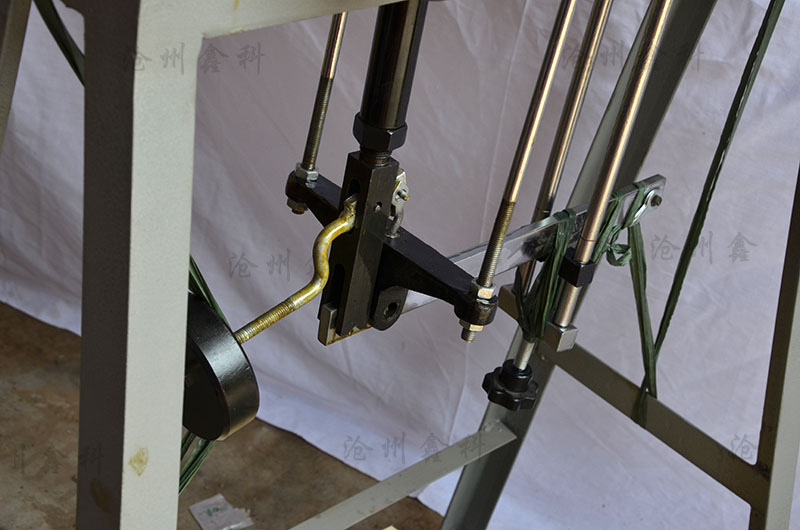

       2、载荷臂：  10:1和12:1(采用菱形刀口，可多次周转搬运确保刀口杠杆比准确无误且不易变形)
       3、试样面积：30cm2和50cm2两种试件
       4、仪器结构：全钢结构
       5、固结容器：2套（不锈钢或全铜材质耐腐蚀、不漏水，表杆及表夹安装在不锈钢台板上，确保装卸土样方便，容器拆卸灵活不受百分表、传感器影响）
 四、仪器配置
序号 名   称 规格型号 数量 备   注
1 单杠杆固结仪（双联中压）主机 WG型 1台
2 固结容器部件（七件套） 不锈钢 2套 含：容器、大传压板、小传压板、大护环、小护环、大导环、小导环
3 不锈钢环刀 Ф61.8*20mm 2只
4 不锈钢环刀 Ф79.8*20mm 2只
5 透水石 Ф83*10mm 2块
6 透水石 Ф61.8*10mm 2块
7 透水石 Ф79.8*10mm 2块
8 表杆、表夹   2套
9 预载荷砝码 25.5g 2块
10 预载荷砝码 51 g 2块
11 砝码 5.1Kg 12块
12 砝码 2.55Kg 6块
13 砝码 1.275Kg 2块
14 砝码 0.637Kg 2块
15 砝码 0.319Kg 2块
16 吊盘部件 0.319Kg 2套
17 土样模块 30cm2 2块
18 百分表 0-10mm 2块 设备出厂不含百分表，需另外购置或客户自行采购
19 说明书、合格证   各1份
