SYD-3536型克利夫兰开口闪点试验器用于测定除燃料油和开口闪点低于79℃外的石油产品和沥青的闪点和燃点。

该仪器是沧州鑫科建筑仪器有限公司依据GB/T3536《石油产品闪点和燃点测定法（克利夫兰开口杯法）》、中华人民共和国行业标准JTJ 052公路规程T 0611《沥青闪点和燃点试验（克利夫兰开口杯法）》、 T0633《液体石油沥青闪点试验（泰格开口杯法）》所要求制造生产的。

SYD-3536型克利夫兰开口闪点试验器技术参数：

1、工作电源：  AC 220V±10%，50Hz。

2、加热装置：  石英管电炉加热，无明火，防爆，功率0～600W连续可调。

3、划扫装置：  自动扫划。

4、温度计：    -6～500℃，分度2℃，技术条件符合石油产品试验用液体温度计技术条件GB/T514的规定。

5、点火装置：  ⑴ 引火源：煤气（或其它民用可燃气，下同）；

⑵ 喷口孔径：0.6～0.8毫米。

6、环境温度：  -10℃～50℃。

7、相对湿度：  ≤85%。

8、整机功耗： 不大于650W。

沥青闪点仪主要结构与原理：

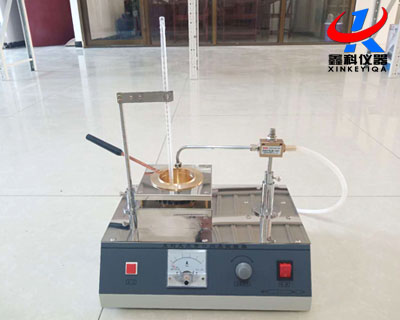

本仪器主要结构见图1所示。

1、点火扫划开关：按动此开关，点火器正向转动点火；再次按动此开关，点火器反向转动点火。

2、点火器：点火器组件，用于连接气源和点着煤气，顶部螺母用于调节火焰大小。

3、电流表：用于显示加热电炉的工作电流，调节和控制加热功率。

4、电炉：加热电炉。

5、克利夫兰油杯：本仪器盛放试样和加热的专用油杯。

6、温度计架：用于固定温度计并使其保持垂直。

7、调压旋钮：用于调节加热电炉的功率。

8、电源开关：打开此开关，指示灯亮，仪器接通工作电源。

电气原理：仪器电路主要由加热、加热调节、点火扫划系统组成。电源开关K1一打开，加热电炉L即开始加热。固态调压器用于加热炉加热功率调节，旋转调压电位器，可调节加热电炉的功率，其工作电流在电流表A上显示。点火扫划开关K2则控制扫划电机D的工作。

使用方法：

1、使用本仪器前应仔细阅读使用说明书。

2、根据试验对象，仔细阅读中华人民共和国标准GB/T3536《石油产品闪点和燃点测定法（克利夫兰开口杯法）》、或中华人民共和国行业标准JTJ 052公路规程T 0611《沥青闪点和燃点试验（克利夫兰开口杯法）》、 T0633《液体石油沥青闪点试验（泰格开口杯法）》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。

3、按标准所规定的要求，仪器放置在光线较暗且避风的地方以便观察闪火，准备好试验用的各种试验器具、材料等。

4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。

5、检查本仪器的外壳，必须处于良好的接地状态。

6、打开包装箱，按仪器的成套及技术文件来检查仪器外表及相关配件，如无损坏或缺失，则按结构图所示安装好仪器。

7、打开电源开关，指示灯亮，随后就可以进行试验操作。

8、将试样倒入克利夫兰油杯中，至刻线处。

9、把油杯放在电炉上，调节好点火装置和温度计的高度，调节好火焰的大小，根据标准的规定调节电位器，即调节升温速度，随后就可以进行点火试验

10、在预期闪点前28℃时，按动划扫按钮开关，点火杆划扫点火。如未出现闪点现象，则每升温2℃后，再次按动划扫按钮开关，点火杆向相反方向划扫点火。试验火焰每次越过试验杯所需时间约为1s。

11、在油面上任何一点出现闪火时，记录温度计上的温度作为闪点。

12、试验结束后，作好清洁工作，并应切断电源。

沥青闪点仪注意事项：

1、电源线必须有良好的接地端，确保用电的安全。

2、仪器应放置在干燥、通风、没有污染及酸碱等腐蚀性气体的环境中，保持清洁。

3、试验时，铜杯应轻拿轻放，以防玻璃管破碎，造成漏电。

4、电源开启后顺时针旋转电位器旋钮，电流指示仍未过零，请再向右旋一点角度即可。

5、调节加热速率时，应注意尽量不要使加热电流长时间地超过2.5A，以保证仪器的长期稳定使用。

6、使用过程中，请经常检查乳胶管的老化情况，注意用气安全。

克利夫兰闪燃点试验器仪器配置：

1、仪器成套

序号 名   称 单位 数量 备件 备注

1 克利夫兰开口闪点试验器 台

1

2 克利夫兰油杯 只 1 根据订货要求可增供备件

3 点火器 套 1

4 温度计（-6～500℃、分度2℃） 支 1

5 温度计架 套 1

6 电源线（250V 6A） 根 1

7 保险丝 5A（Ф5×20） 只 1 1

8 乳胶管Φ6 米 1.5 此管不宜作煤气管使用

2、技术文件

（1）    使用说明书                   1份

（2）    合格证                       1份

常见故障及排除方法

常见故障

原因分析

排除方法

电源

指示灯未亮

1、指示灯坏

2、保险丝断

3、电源未接通
