一、概述：

SD-1手动砂当量试验仪是严格按照JTJ058-2000公路规程设计的产品。在使用本仪器前务必请按如下内容检查是否包装完好、项目齐全。如有欠缺，为维护您的权益请立即告知我们，本厂会及时为您提供服务。

二、手动砂当量试验仪产品技术参数：

配重活塞：1KG±5g

塑料试筒：内径32mm±0.25mm  高度420mm

冲洗管：内外6mm±0.5mm      内径4mm±0.2mm

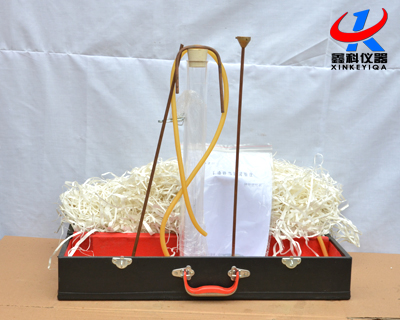

三、手动砂当量试验仪附件箱清单：

1、试筒      1套

2、配夹橡胶  1只

3、试剂      2瓶

4、冲洗管    1支

5、配重活塞  1套

6、虹吸管    1支

7、说明书    1本

8、合格证    1份

电动砂当量试验仪          SD-2

SD-2电动砂当量试验仪的操作规程SD-2电动砂当量试验仪操作规程

1、为不影响沉淀的过程，试验必须在无抖动的水平台上进行。随时检查试验的冲洗管口，防止堵塞。试验过程中，冲洗液的温度应保持20±2℃范围内。

2、用冲洗管将冲洗液吸入试筒，将干料倒入竖立的试筒中静至10min，用橡胶塞堵住试筒，将试筒水平固定在振荡器上。

3、打开仪器“总电源”开关，将仪器“振荡时间设置”调节至30秒，按下“启动”键，仪器震荡30秒自动停止。然后旋转“启动”键振荡器还原，取下试筒。

4、将插管插入试筒中灌冲洗液直到380mm刻度线为止，静至20min。

5、测量：用钢板尺在试筒外量测从试筒底部到絮凝物上液面的高度准确至1mm，即h1。将配重活塞套筒在试筒口放好，直到碰到沉淀物时立即拧紧固定螺丝，将尺子插入套筒的开口处，是零点对准活塞的底面。从套筒处读取沉淀物的高度，准确至1mm即h2。上述测量过程应在30秒内完成。

SD-2电动砂当量试验仪的操作规程SD-2电动砂当量试验仪技术参数

（1） 额定电压：220V±10％50HZ

（2） 额定功率：180W

（3） 震荡频率：180次／分

（4） 振幅：203mm

（5） 自控定时：30S／次

（6） 外形尺寸：560X320X360mm

（7） 试筒内径：32±0.25mm高度：420±0.25mm

（8） 冲洗管外径：6±0.5mm内径：4±0.2mm

SD-2电动砂当量试验仪的操作规程SD-2电动砂当量试验仪实验过程

（1）用冲洗管将洗液吸入试筒，直到z下边的l00mm刻度处（约需80ML冲洗液）。

（2）把相当120±1g干料重的湿样用漏斗仔细地倒入竖立的试筒中。

（3）用手掌反复敲打试筒的下部，以除去气泡，并使试样尽快润湿，然后放置10min。

（4）在试筒上塞上塞子，将试筒水平放置，进行振荡（仅用腕振荡，不必晃动手臂）维持振幅230±25mm。振荡90次，然后将筒竖直放在试验台上，拧下塞子。

（5）将冲洗管插入试筒内，用冲洗液冲洗附在试筒壁上的集料。然后逐渐将冲洗管插到试筒底部，慢慢转动冲洗管，同时匀速缓慢提高冲选管，使附着在集料表面的土粒杂质浮游上来，直到溶液达到380ml刻度线。

（6）当冲洗管抽出液面位于380ml刻度时，切断冲洗管，然后开动秒表，在没有扰动的情况下，静置20min±15s。

（7）用尺量测从试筒底部到沉淀部分的高度h1，如有可能同样测得试筒底部到沉淀部分的高度，准确到lmm。

（8）将配重活塞徐徐插入试筒里。直至碰到沉淀物时，拧紧套筒螺丝，将尺子的零点对准活塞的底面，从套筒上读取沉淀物高度h2，准确至lmm。并记录试筒内的湿度，准确到1℃。

（9） 电动砂当量测定仪按上述步骤进行两个试样的平行试验
