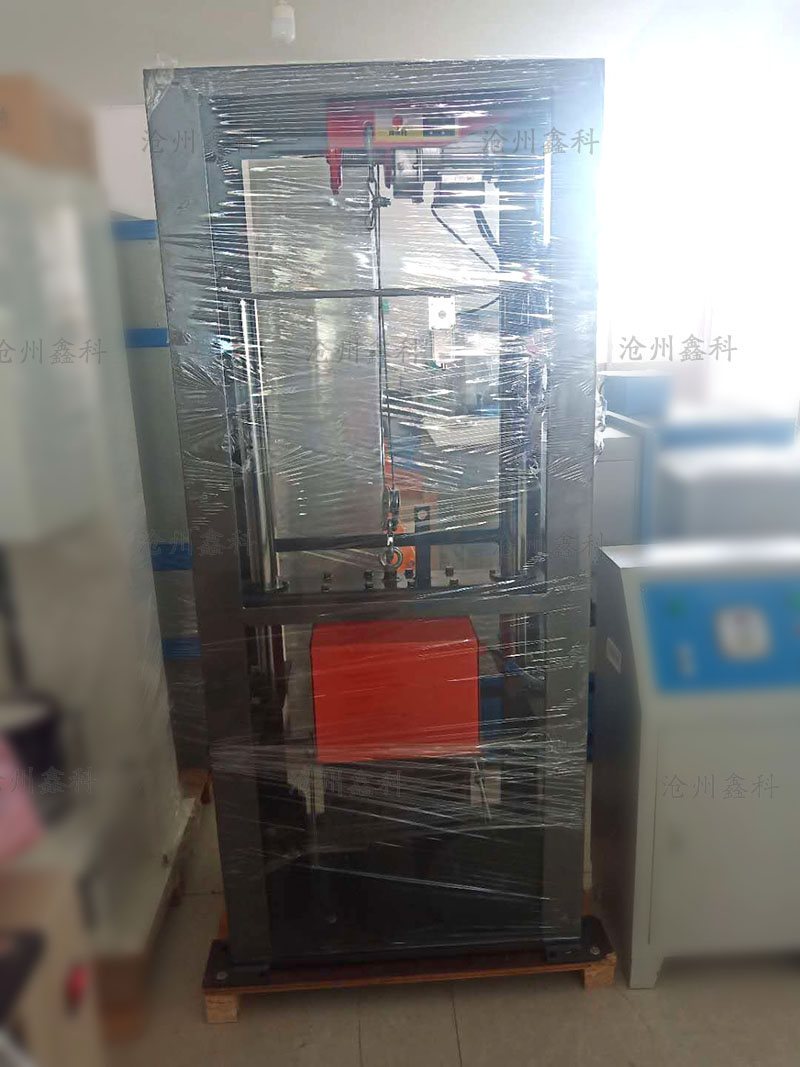

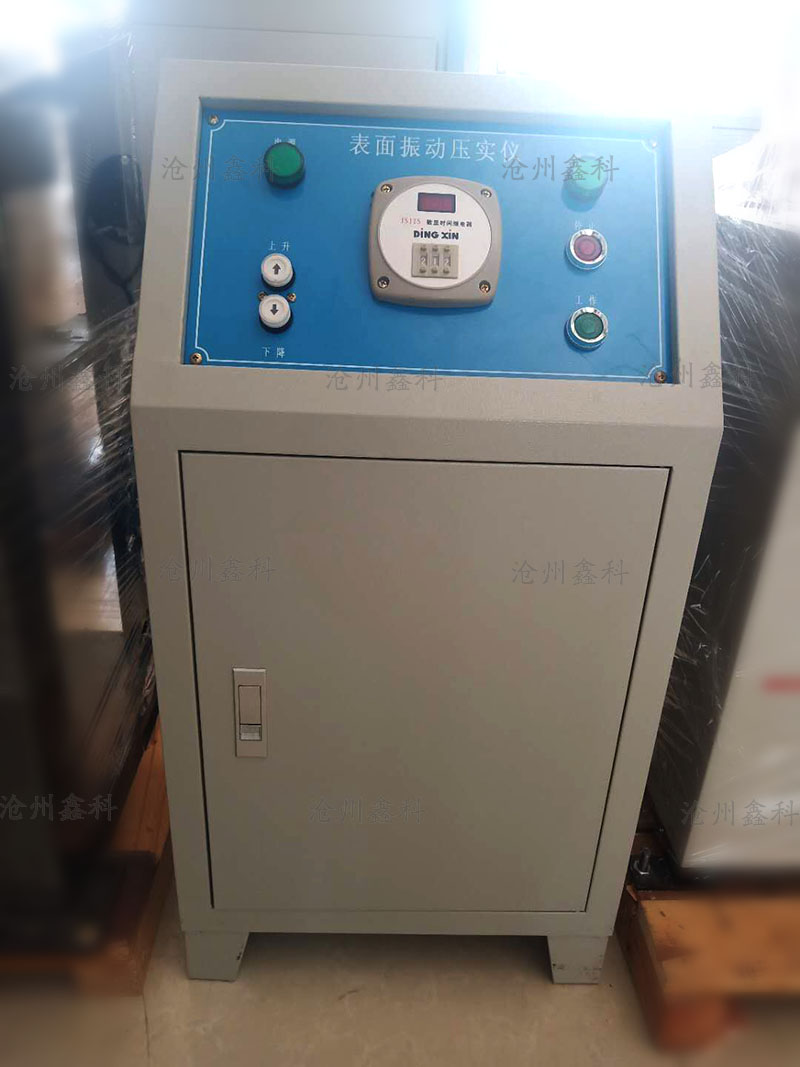

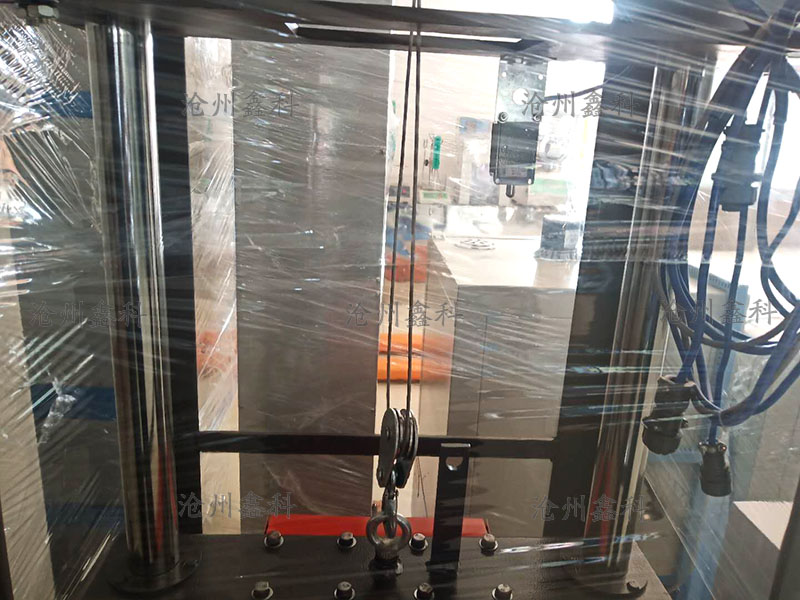

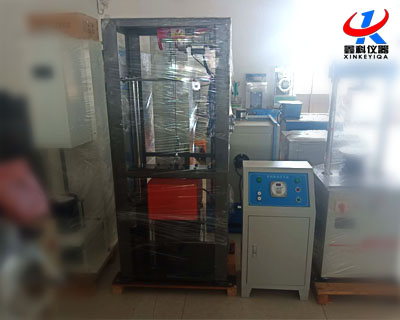

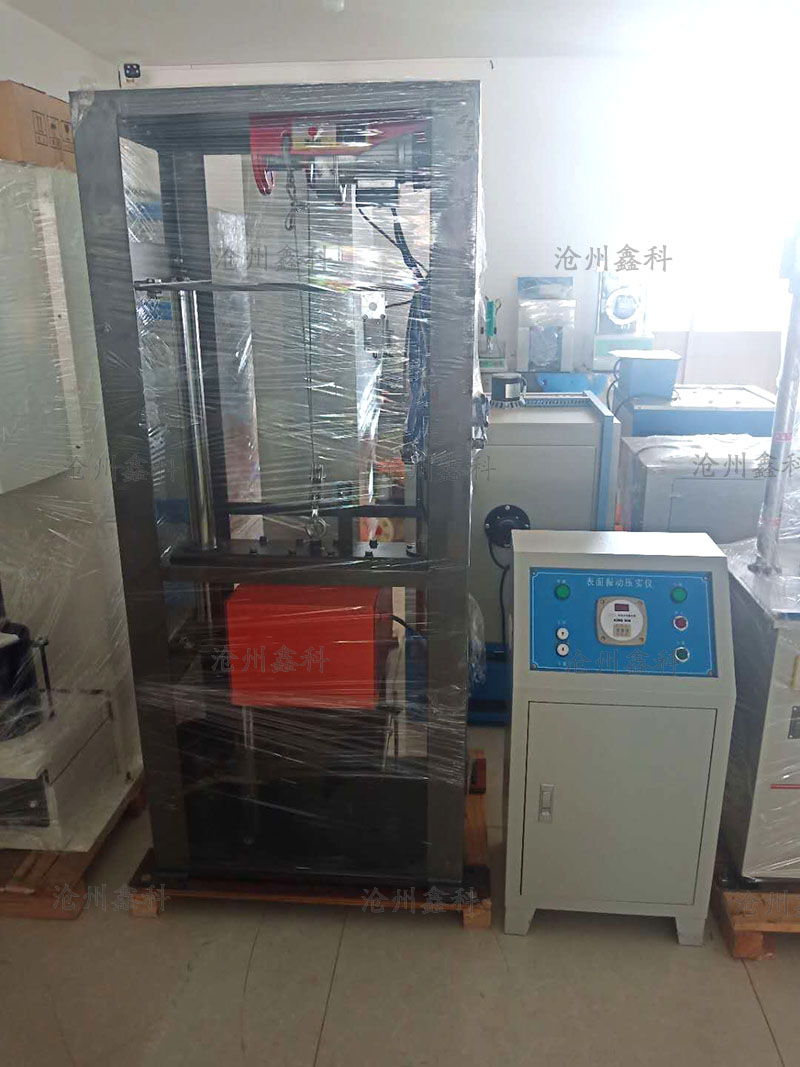

BZYS-4212表面振动压实仪

BZYS-4212型表面振动压实仪符合JTGE40-2007《公路土工试验规程》，结合交通部公路科学研究所的试验研究，是采用表面振动压实法测定无粘性自由排水粒土和巨粒土（包括堆石料）的z大干密度的试验仪器

2、表面振动器法与振动碾压工况相似，操作简便，试样在振动压实时不产生分离现象。振动台法操作复杂，试样在震动压实过程中易产生分离现象，因此，JTG40-2007推荐优先采用表面震动压实仪法，而且此法还可以用于粗粒土大三轴试验，渗透试验，混凝土材料试验及基层材料试验等制件工作。

　BZYS-4212型表面振动压实仪技术参数：
1、电源电压：380V、220V

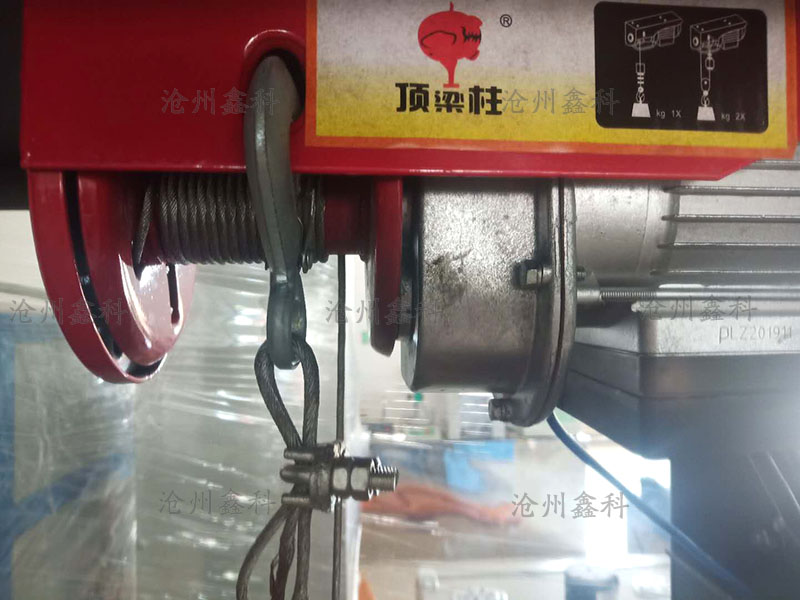

2、升降功率：370W

3、振动功率：750W

4、振动频率：47.5HZ-50HZ

5、激振力：10-80KN

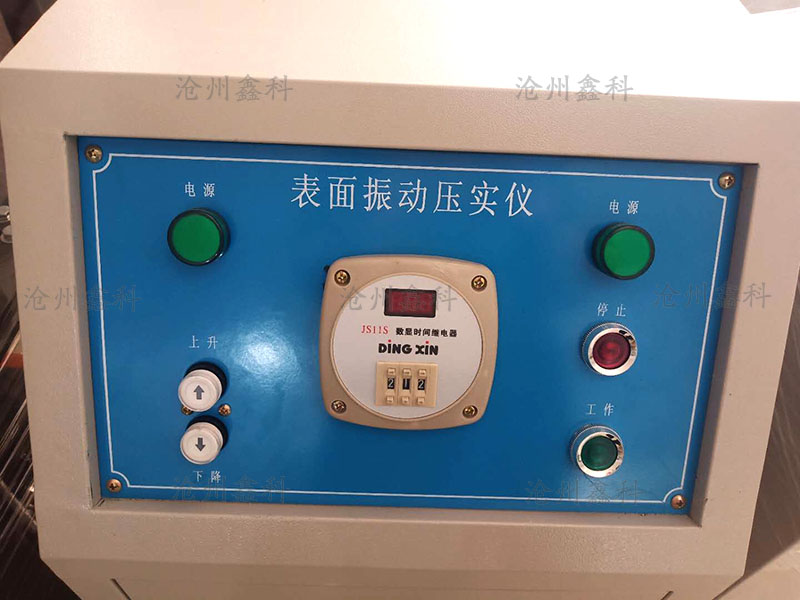

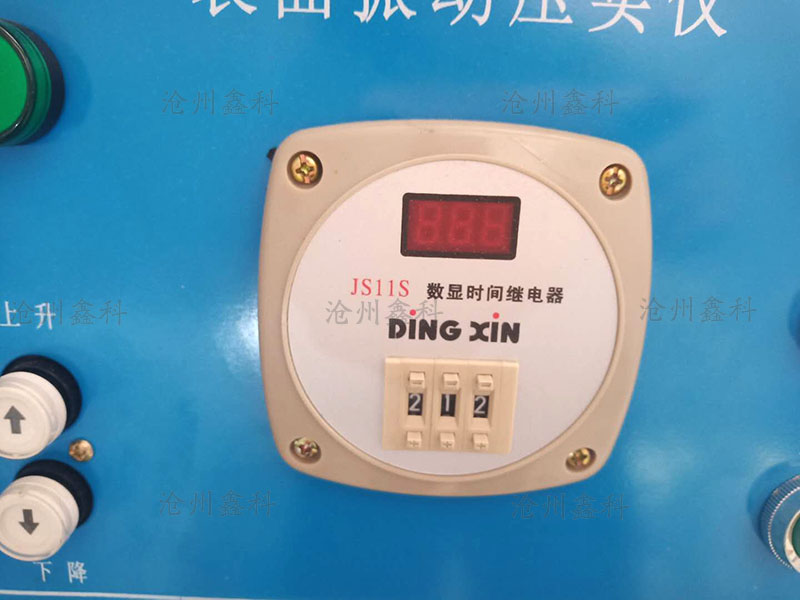

6、试验时间：数量0-999秒、任意设定

7、夯板作用在试样表面静压力：18Kpa

8、试筒规格：铁制大筒一个内径：280mm

铁质小筒一个内径：152mm。

9、外形尺寸：610×680×1460mm（长×宽×高）

10、重量：130kg

BZYS-4212表面振动压实仪工作原理：

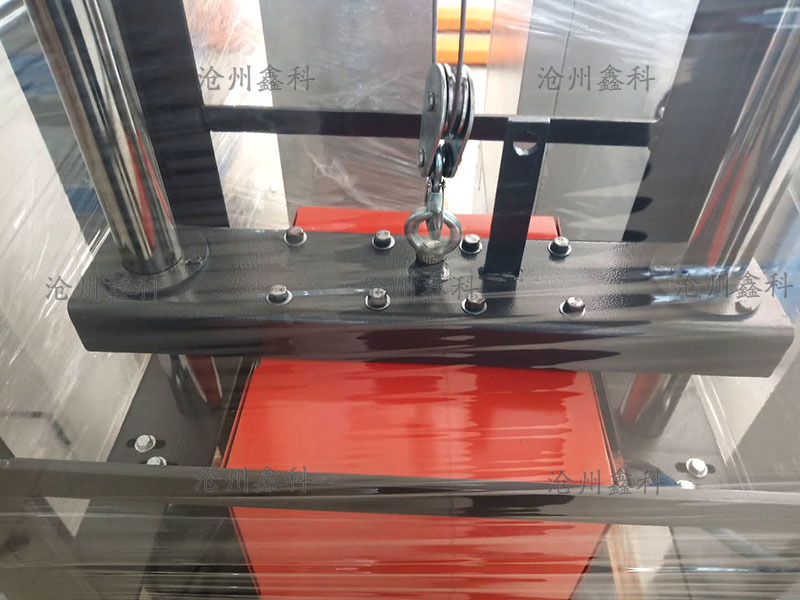

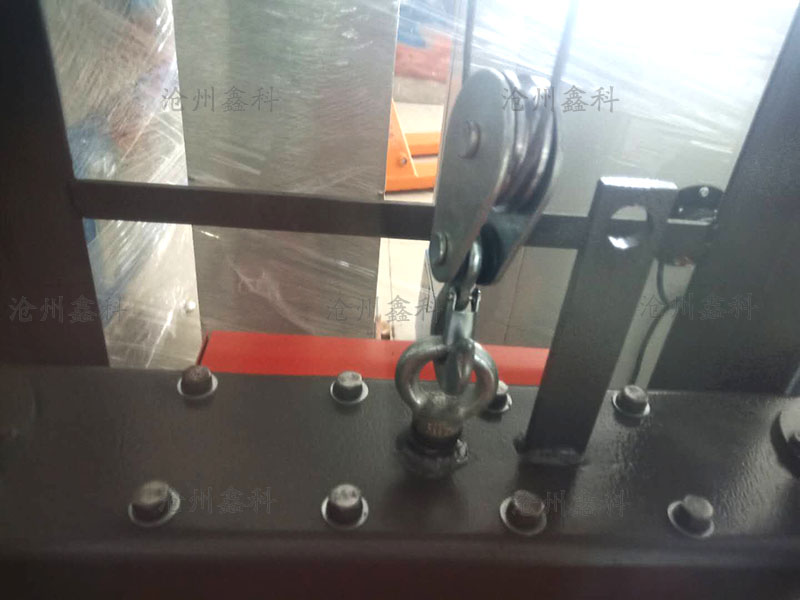

　振动夯板在试样表面做垂直振动压实被自上而下传播，颗粒菱角剪裁破碎后，颗粒位置重新排列，移动到相应于土工试验规格标准条件下的稳定位置，从而土体得到压实。主要用途：用于测定无粘性自由排水粗粒土和巨粒土（包括堆石料）的最大干密度。

YZS-2型道路材料振动压实成型机适用于试验方法适用于采用振动压实方法成型无机结合料稳定粒料的各种试件，其中包括用于测试无侧抗压强度、间接抗强度和抗压回弹模量的圆柱体试件和用于温缩系数、干缩系数、抗折强度以及抗折回弹模量测试的梁式试件。

YZS-2型道路材料振动压实成型机技术参数

1.振动电机功率：4KW

2.升降电机功率：0.75KW

3.振动频率：28-30HZ可调

4.静压力：1900N

5.激振力：6800～6900N

6、振动时间：0～10分钟（可调）

7、圆柱体试件模具：钢模：内径152mm,高170，壁厚10，钢模套环：内径152，高50，壁厚10，

钢模：内径150，高230，壁厚10，钢模套环：内径150，高50，壁厚10mm.

8、振动装置升降方式：自动、手动均可.

9、振动方式：双轴偏心振动

10、激振力控制方式：变频振动

11、控制精度：采用特殊结构与控制方式，确保激振力精度

12、电 源：～380V

13、外形尺寸：长×宽×高 1150×760×1700mm

14、重量：750kg

振动压实成型机（公铁路标准）性能：在路面的压实施工中，大多已采用振动压路机，因此在级配设计和实验室已越来越多地采用振动压实的方法进行设计及制备试件。它与其它方法比较，具有模拟实际现场施工状况，不破坏级配、压实的密实度高等优点，是优选的设计和实验方法，同时符合JTG D50-2007的要求。此产品与美国进口振动压实仪结构构、特点相同。

振动压实成型机（公铁路标准）特点： 1. 压实后，试件的密实度高，压实效果非常好，且不会压碎石料破坏级配； 2. 任意改变振动频率及振动力； 3. 任意改变静压力； 4. 任意改变设定压实时间； 5. 采用进口变频器及高可靠性整体振动元件，整机可靠性高； 6. 侧向力相互抵消，减小左右晃动，z大程度地减低噪声及整机振动； 7. 通过模态分析及试验，进行优化结构设计，有效地避免了整机的共振，进一步减低噪声及整机振动； 8. 有压实位移标尺显示。
