砂浆搅拌机、产品符合推广实施国家建设部发部（jgj70-90）建设砂浆基本性能试验方法标准

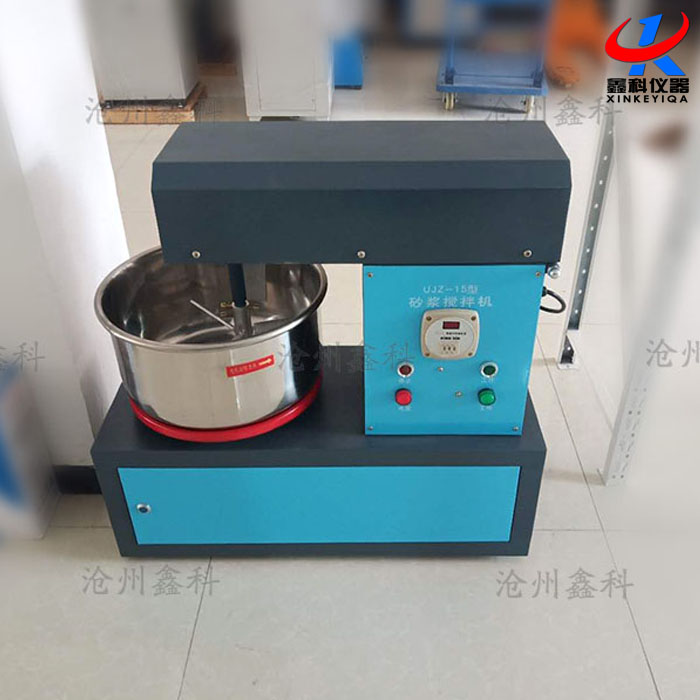

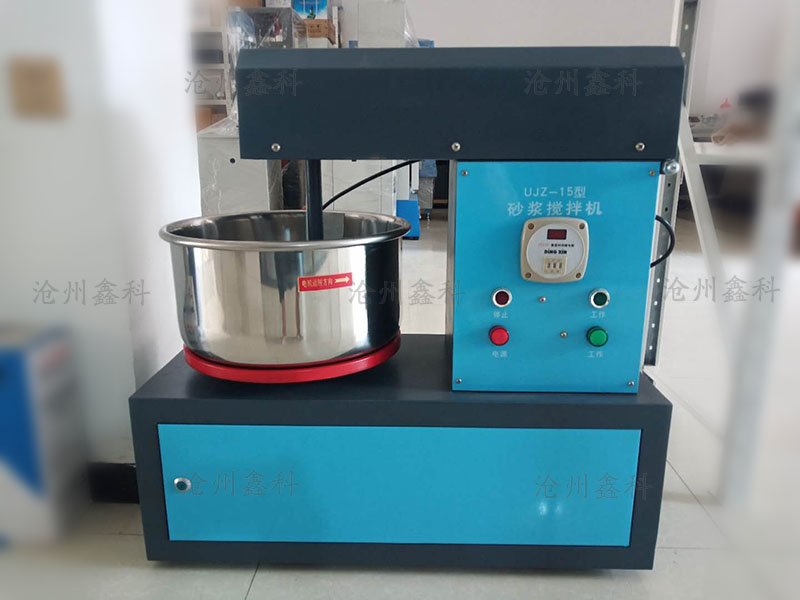

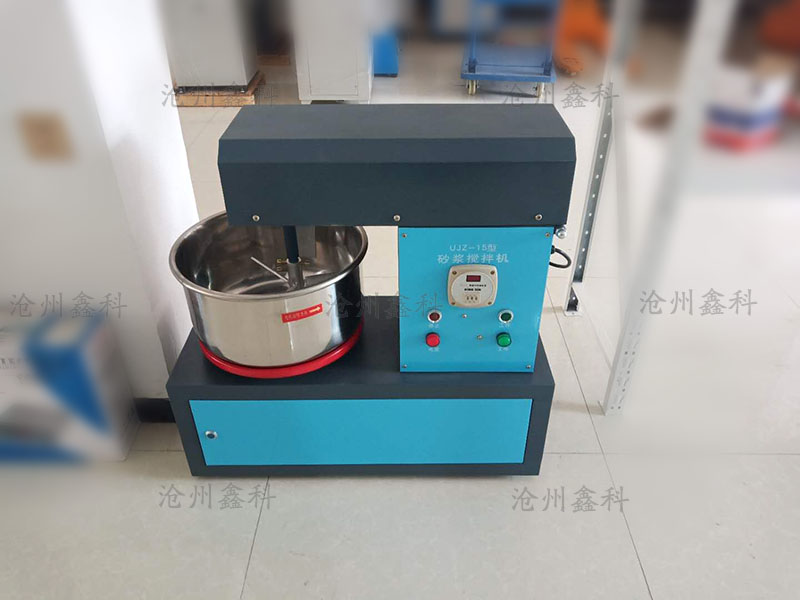

立式UJZ-15砂浆搅拌机

具有搅拌叶按顺时针运动而搅拌筒按逆时针运动的两个相对旋转，因此它具有搅拌均匀、搅拌

时间短、效率高、操作方便等特点。

 一、立式砂浆搅拌机 砂浆实验搅拌机用途： 砂浆搅拌机主要用于建筑行业，大专院校、科研

单位、质检部门作墙体粉面材料及砖砌墙用沙浆强度试验的搅拌机械。也适用于生产人造大理

石厂家面料及其他粉末状搅拌工作。

二、砂浆搅拌机、立式UJZ-15砂浆搅拌机主要技术参数

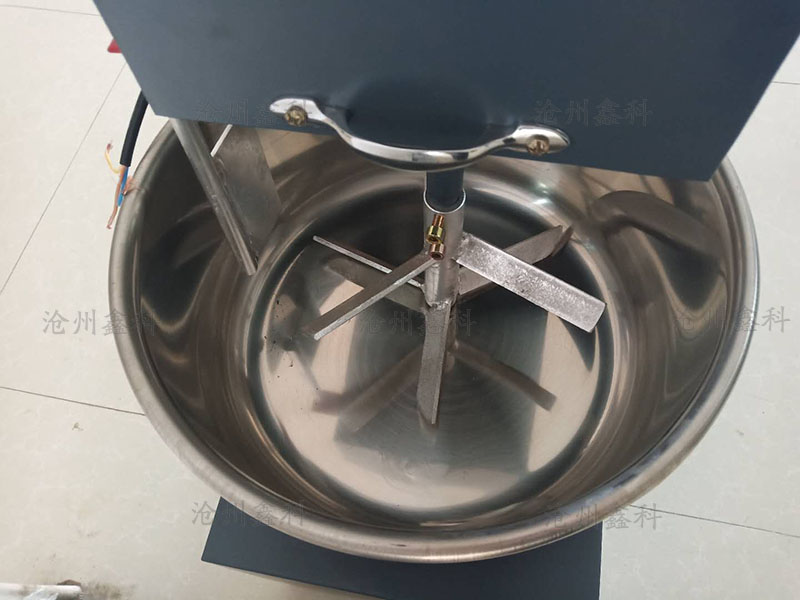

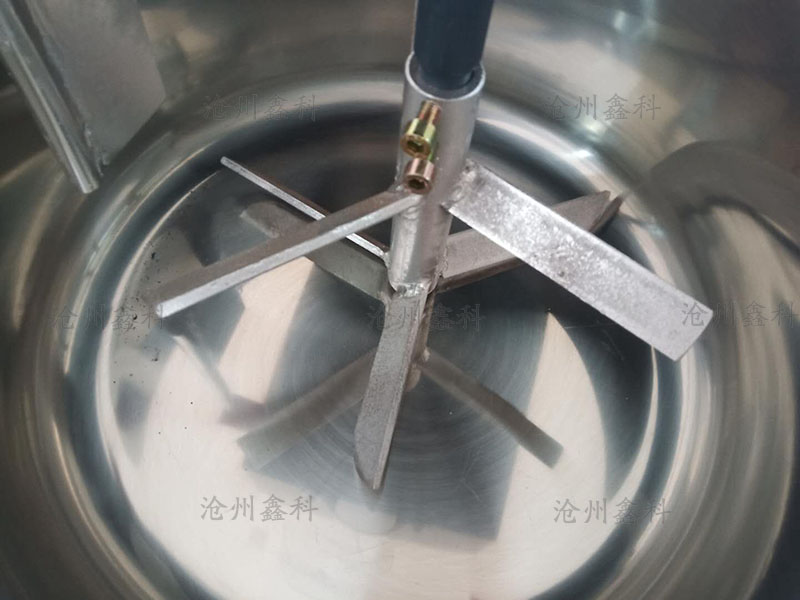

1、搅拌叶片：2层3片×45°

2、搅拌叶运转直径：φ230mm

3、搅拌叶转速：（顺时针）80±4r/min

4、搅拌筒转速：（逆时针）60±2r/min

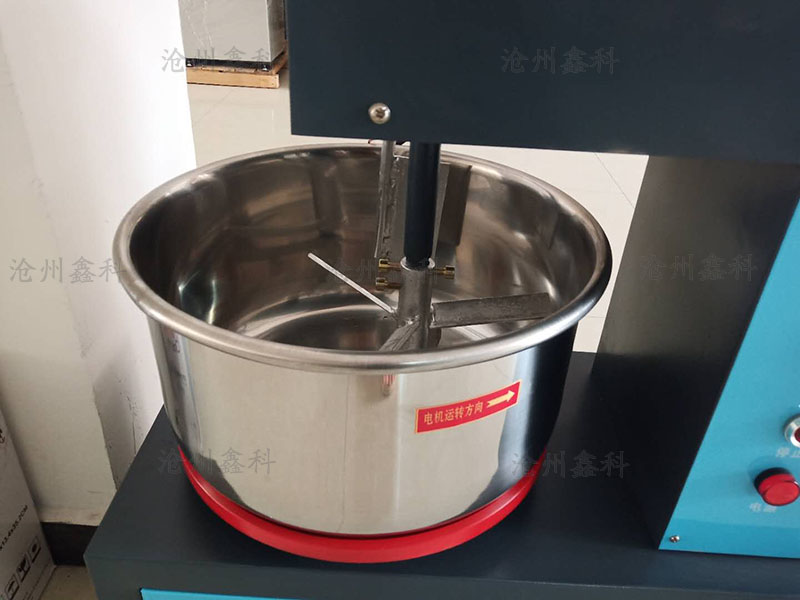

5、搅拌筒容量：28L

6、搅拌筒额定容量：15L（出料）

7、搅拌筒内径：380mm

8、搅拌筒筒深：290mm

9、固定叶与搅拌筒壁间隙：2±0.5mm

10、搅拌叶与搅拌筒底间隔：2±0.5mm

11、电机功率：0.75千瓦

12、电压：380V

三、立式砂浆搅拌机 砂浆实验搅拌机结构及原理

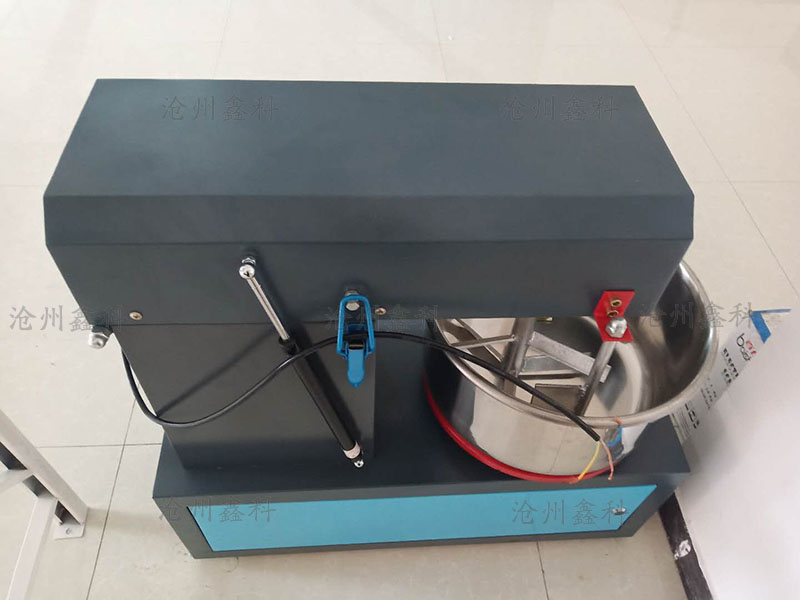

1、本设备有箱体、电机、蜗轮箱、齿轮箱、叶片、刮板、筒体，蜗架及程控器组成。

2、砂浆搅拌机传动型式为电机连接蜗轮箱蜗杆，传动 蜗轮，蜗轮轴上端通过离合器带动搅拌

筒作逆时针方向旋转，蜗轮轴下端输出齿轮与立柱下端齿轮哧合，通过立轴上联接器传动上齿

轮箱主动齿轮，经中间齿轮传动搅拌齿轮带动搅拌叶片作顺时针转动、具体传动程序为：搅拌

筒转速 1452×2/48=60.42r/min

四、UJZ-15 立式砂浆搅拌机操作与使用

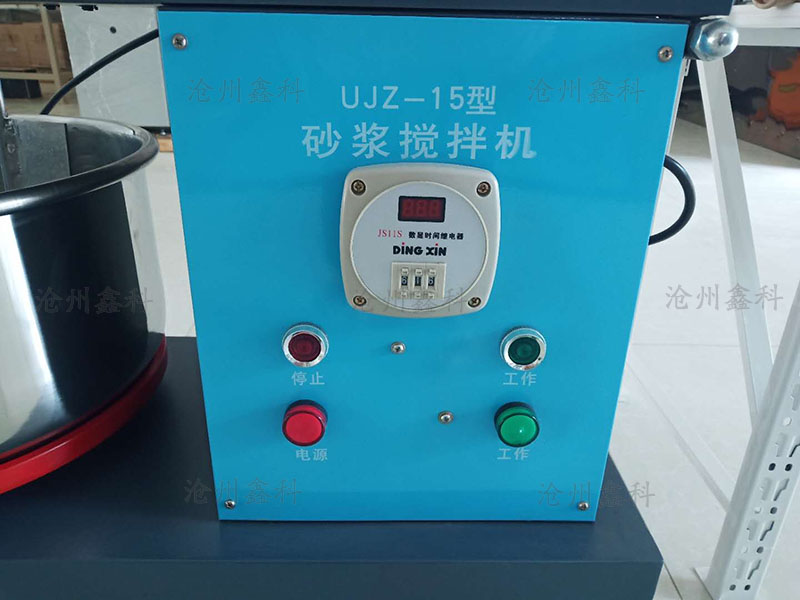

①、将砂浆搅拌机齿轮箱体放下，按动程控器开关，作空运转，检查转向是否与所述方向一致

。②、停车后检查刮板与搅拌筒壁及搅拌筒底间隙是否正确，调整好后将搅拌叶螺母拧紧 把

按比例准备的料投入筒内，开机搅拌，接着把适量的水徐徐倒入筒内，倒入料搅拌均匀后，停

机扳动翻箱机构，将筒体倾倒一个角度，将料取出待用，每次搅拌出料后搅拌筒的复位一定要

检查筒底与底座的位置是否正确，否则不要开机。

五、UJZ-15 立式砂浆搅拌机维护保养

1、砂浆搅拌机应安放在干燥及无任何腐蚀介质的环境中。

2、砂浆搅拌机使用完后应将筒内及搅拌叶用清水擦洗干净并擦干。（长期不使用者可在同内

及叶片表面上机油）

3、砂浆搅拌机每6个月要进行安全检查（紧固件是否松动，及时拧紧）。

4、砂浆搅拌机装料时严禁铁质硬物以免损坏机械。

5、减速箱使用一段时间后，要检查其润滑油位的高低，及时补充到观察孔能看到油面，油质

为30#的机械油

6、砂浆搅拌机如遇修理倾倒时，必须先将油盘内的积油放尽，平时一季度换油一次。
