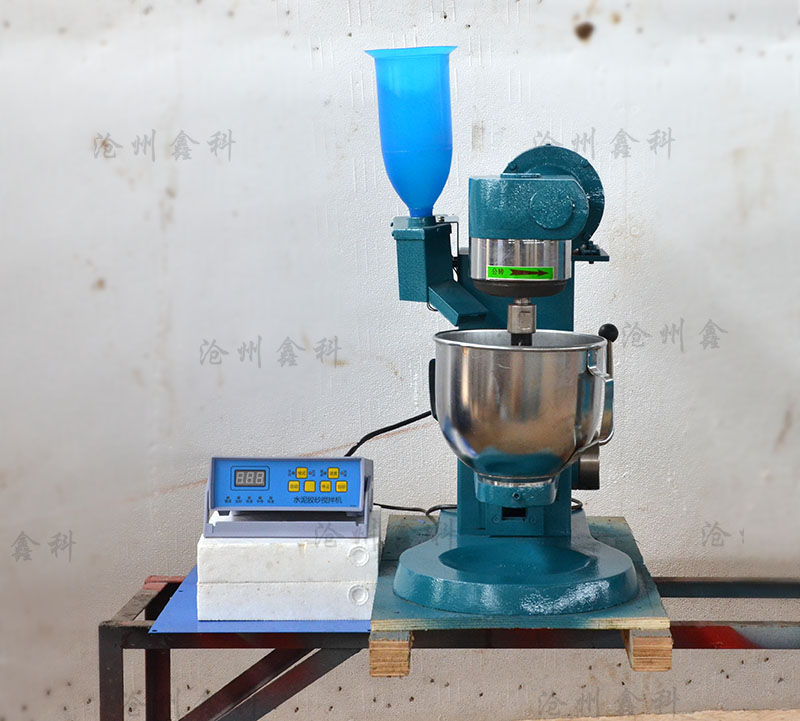

JJ-5型行星式水泥胶砂搅拌机

JJ-5型行星式水泥胶砂搅拌机是用与按ISO679:1989水泥强度实验方法测定水泥胶砂强度的专用设备，它的结构符合JC/T681-1997的要求，将立柱上的功能切换开关，拨到"自动"位置，按下控制器上的启动开关，整个运行程序将自行自动控制运行。

基本信息

中文名称         JJ-5型行星式水泥胶砂搅拌机

低速             140+5R/MIN

高速              285+10R/MIN

电压              380V

技术参数

▲低速  自转 140±5r/min        公转 62±5r/min

▲高速  自转 285±10r/min      公转 125±10r/min

▲搅拌叶宽度 135mm

▲搅拌锅容积 5L

▲外形尺寸：长×宽×高为 600×320×660（mm）

▲净重：70kg折叠

使用操作

1、

2、全过程运行完毕后自动停止，在运行工程中如需中途停机，可按下停止钮然后可重新启动。

3、按下启动按钮后，显示屏即开始显示时间、慢速、加砂、快速、停止、快速、运行指示灯按时闪亮。

4、自动控制时，必须把手动功能的开关全部拨到停的位置。

折叠主要事项

1、用测量规检测叶片与锅壁之间的间隙应为3mm±2mm，若间隙超差时，可调节叶片的上下位置来达到规定范围。

2、每次使用后对搅拌叶、锅应及时清理干净，电器部分应避免剧烈震动，远离水和高温，注意防尘。

折叠操作规程

1、将水泥胶砂搅拌机电源插头插入电源插座，红色指示灯亮表示电源已接通，再将程控器数码管理显示为0，砂罐内装入1350 g标准砂，搅拌锅内装入水225 g，水泥450g，将搅拌锅装入支座定位孔中，顺时针转动至锁紧，再扳动后柄使搅拌锅向上移动处于搅拌工作定位位置。

2、自动:将钮子开关1K拨至自动位置按下程控器启动按钮，即自动完成一次低速30秒，同时自动加砂结束，高速搅拌30s，停拌90s，高速搅拌60s，停止转动的工作程序，整个过程需240±1s，然后扳动手柄使搅拌锅向下移，逆时针转搅拌锅至松开位置，取下搅拌锅。

3、手动:将钮子开关拨至手动位置，本机即转动，根据试验需要，可任意控制低速和高速的转动时间，任意控制加砂时间的早、晚、长、短。钮子开关2K控制低速和高速，钮子开关3K控制加砂和停止。
