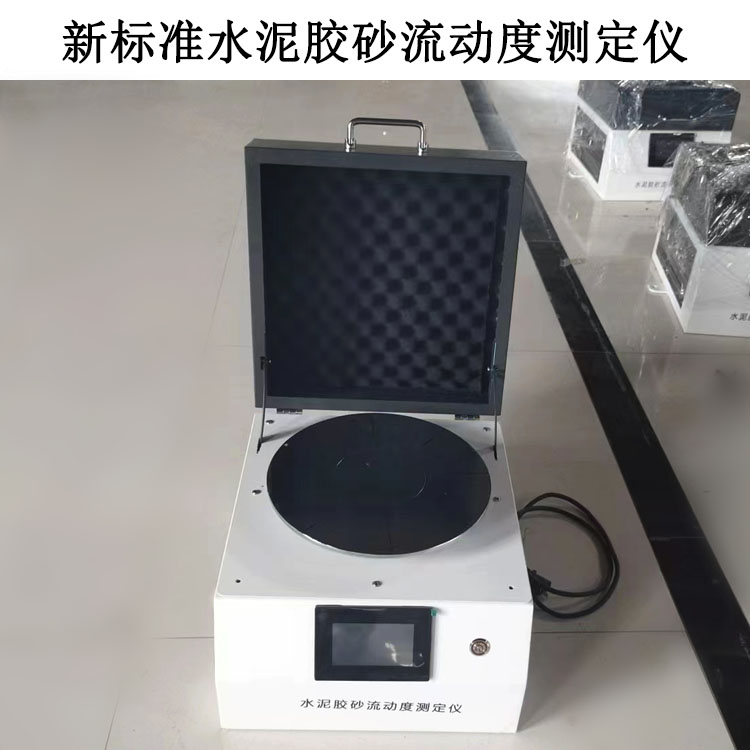

NLD-5型新标准水泥胶砂流动度测定仪
NLD-5型新标准水泥胶砂流动度测定仪 添加时间:2024-7-2 16:16:18

NLD-5型新标准水泥胶砂流动度测定仪 本仪器是根据新标准GB/T2419—2005《水泥胶砂流动度测定仪》的要求设计制造的,主要用于水泥胶砂流动度实验。

产品详情

NLD-5型新标准水泥胶砂流动度测定仪

性能特点:

本仪器是根据新标准GB/T2419—2005《水泥胶砂流动度测定仪》的要求设计制造的,主要用于水泥胶砂流动度实验。

技术参数:

1.振动部分总重量:4350g±100kg

2.振动落距:10mm±0.1mm

3.振动频率:1HZ

4.振动次数:25次

5.材料:铸钢,工作面镀铬,底部带六条筋。

6.直径:¢300mm±1mm

安装调试:

仪器须可靠接地

仪器用膨胀螺栓固定在基座上,仪器基座由混凝土浇筑而成(或砖混基础),地面尺寸约为650mm×550mm,高约690mm。在基座和仪器机架之间宜填垫圈,可通过调整垫圈高度调节桌面水平,仪器安装后,其桌面沿彼此成直角的两个直径方向测量时均应成水平。跳桌安装好后,采用流动度标准样(JBW01—1—1)进行规定,测得的流动值如与给定的标样流动度值相差在规定范围内,测该跳桌的安装及使用性能合格。

使用方法:

试样的制作与填装方法按GB/T2419—2005和GB/T17671—1999的有关规定,也可参照说明书附录。

1.使用前,请用检规检查落距

2.将插头接入计数器后对应孔内,将计数器接通电源

3.如跳桌在24小时内未被使用,先空跳一周期25次

维修与保养:

使用完毕后,应擦净仪器,清楚仪器周围残留胶砂,用轻油稍稍润滑推杆,桌面和凸轮表面。长期不用,仪器应防尘保护,控制器放置在包装盒内。

如仪器不计数,请检查接近开关是否松动,与凸轮间隙是否为1—2mm,如有偏离或松动,请调整间隙后紧固。使用前,请用检规检查落距。

NLD-5型新标准水泥胶砂流动度测定仪




附录:

胶砂的制备按GB/T17671—1999有关规定(水泥:标准砂:水=1:3:0.5)进行将拌好的水泥胶砂分两侧迅速装入模内,第一层装置截锥圆模高约三分之二处,用小刀在相互垂直两个方向划5次,再用捣棒自边缘至中心均匀捣压10次,捣压力量应恰好足以使胶砂充满截锥圆模,捣压深度,第一层捣至胶砂高度的三分之一,第二层捣至不超过已倒实的底层表面,捣棒捣实顺序按GB/T2419—2005《水泥胶砂流动度测定方法》中6.3条的规定。

捣压完毕,取下模套,将小刀倾斜,从中间向边缘分两次以近水平的角度抹去高出截锥圆模的胶砂,并擦去落在桌面上的胶砂,将截锥圆模垂直向上轻轻提起移去,立即按计数器的“启动”按钮,开动跳桌,完成一个周期25次跳动跳动完毕,用300mm量程的卡尺测量砂底面互相垂直的两个方向扩展直径,计算平均值,取整数,用mm单位表示,该平均值即为水泥胶砂流动度从胶砂加水平开始到直径测量结束,实验应在6min内完成
