水泥压力试验机 当前位置:首页 > 产品中心 > 力学试验仪器 > 水泥压力试验机
水泥抗折抗压一体机
水泥抗折抗压一体机 添加时间:2019-11-23 11:24:12

水泥抗折抗压一体机符合GB/T177-85和GB/T17671-1999要求的水泥胶砂抗折抗压强度试验,匀速加荷及负荷保持控制,具有试验数据和曲线的屏幕显示,磁盘存储,数据库管理等功能并留有网络接口。

产品详情

一、水泥抗折抗压一体机主要用途:

    本机用于符合GB/T177-85和GB/T17671-1999要求的水泥胶砂抗折抗压强度试验,匀速加荷及负荷保持控制,具有试验数据和曲线的屏幕显示,磁盘存储,数据库管理等功能并留有网络接口。

二、主要技术参数:

    最大试验力:抗压    300kN      抗折 10000   N

    准确度等级:1级

    加荷速度:(抗压(2.40kN/s        抗折50N/s)

    加荷速度误差:±5%

    压盘间距离:(抗压220mm         抗折170 mm)

    主机外型尺寸:965mm×425mm×1250mm

    主机重量:400kg

    电源功率(三相380V):0.75kW

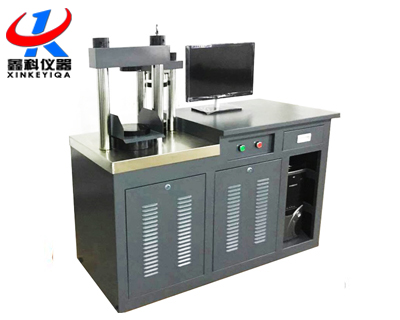

水泥抗折抗压 一体机.jpg

三、主要结构与工作原理

    本试验机主要有机架、液压PID控制系统、微电脑测量显示及打印系统、电气系统等组成。

    1、机体部分如图1所示,由底座、横梁、支架及两根立柱组成整体,固定在机座上的油缸,其活塞行程可上升80mm,当活塞上升时,为防止灰尘进入油缸,在柱塞上装有防尘罩。工作油缸和工作活塞上组合密封的,在油缸的内壁上专门设有溢油孔,这种结构可使工作油缸与活塞间的摩擦系数减少到极小限度,从而保证了试验机的精度。下压板的园刻线是帮助操作者放置试件及抗压夹具时找中心的。

液压操作部分

    2、本试验机的操作箱主要有油箱、油泵、滤油器、自动阀等组成,均安装于机体上。油泵为直轴式五柱塞泵,加荷时,通过自动阀控制油缸压力及加荷速度。

    3、测力机构

    本机采用高精度液压传感器(0.1%),其信号经单片机放大处理后,经放大板放大控制自动阀。

四、水泥抗折抗压一体机安装与调试

    本机安装地基应牢固可靠,地面应保存持水平(水平度用<0.2/1000框式水平仪检测)。调试由厂家技术人员或经销商技术人员调试并培训用户操作人员。

五、维修与保养

    1、试验机应保持清洁,防止各部绣蚀。底部内如有漏油,应及时擦净。

    2、每年更换一次46#抗磨液压油,第一次使用应首先把油箱加入12升46#抗磨液压油,尽量加满。

    3、维修应在厂家技术人员指导下进行。
