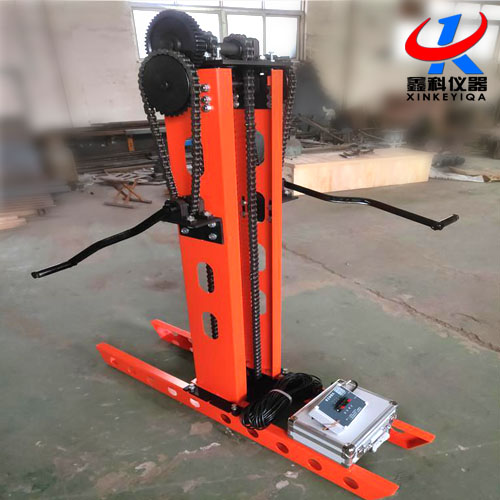

CLD-I型静力触探仪
CLD-I型静力触探仪 添加时间:2021-10-16 9:29:27

 CLD-I型静力触探仪是利用机械传动将探头匀速地压入土中,适宜在软上、粘性土、老粘土、黄土、砂性土等地层中测试,利用探头与土层接触时产生的阻力,通过电阻变化信号,传送到地面的测量仪表上。整机各部件重量轻,体积小,搬运方便,安装方便,工作效率高,能配用不同直径的探钎和探头。

产品详情

一、概述

     CLD-I型静力触探仪是利用机械传动将探头匀速地压入土中,适宜在软上、粘性土、老粘土、黄土、砂性土等地层中测试,利用探头与土层接触时产生的阻力,通过电阻变化信号,传送到地面的测量仪表上。整机各部件重量轻,体积小,搬运方便,安装方便,工作效率高,能配用不同直径的探钎和探头。

二、技术参数:

    1、结构型式:主机(整机)、地锚、手摇式。

    2、额定惯入力:20KN、30KN。

    3、起拔力:25KN。

4、贯入速度:1.2米/分。

5、贯入深度:20米/30米。

    5、主机重量:60公斤。

三、 CLD-I型静力触探仪工作原理:

    1、把主机与横担用螺丝连接。

    2、根据横担的长度选择下锚点,把二根地锚下到土中(在主机两边)

    3、下锚可以用下锚扳手加套筒(助力),二人匀速推(根据土层

可选用大地锚片和小地锚片),也可用大管子钳下锚。

    4、把主机安装在两根锚杆中间,必须水平安放,用土填实,不能摇动。

    5、把地锚夹板套入地锚杆里,放在横担上。

    6、探杆穿线,把探杆一正一反排列,电缆线逐一穿过,一头连接探头,(电缆线连接处用防水胶带扎紧)。决不能有水渗到电缆线里

面(如探头渗水就有可能损坏探头)。另一头连接测力仪表上。

    7、把探头连接在探杆上,就可以穿过上面孔和下面孔,把探杆一根一根连接住(接头处拧紧),在主机下面孔上安放导向套,夹住探杆不能左右摇动。

    8、在探杆接头处插入衬垫,压入土中时把一块山形板放在衬垫上面,再摇动主机手柄,使主机两面链条两边的加长销压住山形板,把探头匀速压入土中。

    9、起拔时,把山形板放在衬垫下面,主机手柄反摇,把探杆匀速提上来。

四、注意事项

l、主机在出厂后第一次使用,请使用者在各齿轮,链轮间加机油或黄油,在磨合期中随时请机械专业人员调整。

2、每次工作完毕请上油清洁放置,避免生锈。

3、探杆本厂经热处理,使探杆硬度、韧性都超过一般钢材,在接头处也需上油。

4、探头用完必须拆洗上油。

五、仪表的使用

    1、主要针对土木建筑,桥梁等工程的地质结构作原位测试。用相应的传感器,可测量压力、拉力、扭力、和重力等物理量,它是工程地质勘测设计单位进行上述堪测工作所的仪器。

    2、仪表的特点

采用干电池工作,体积小,重量轻,携带方便,特别适用于野外作业。低功耗设计,可连续使用20小时,采用大规模集成电路,内部计算器自动调零,长期使用零点无飘移。消除拨盘开关引起的附加误差,且可随时校正,保证精度。

3、主要技术性能

      (1)使用条件:环境温度.5℃~+40℃,环境湿度≤80%

  (2)采样速度:10次/秒

  (3)测量精度:0.01 kN

  (4)使用9V方块电池,Z好使用电池,连续使用更长

    4、仪器使用

  (1)仪器使用前先将说明书参阅一遍,以正确掌握仪器的使     用范围和操作方法。

  (2)打开仪表电源,在这控制器的顶部有电源开关。

 (3)按对应的颜色线接好传感器接头。

 (4)按“返回/清零”键,力值归零。

 (5)按“峰值”键,峰值跟力值相等。

 (6)以上准备好就可以做试验了。
