一、概述：

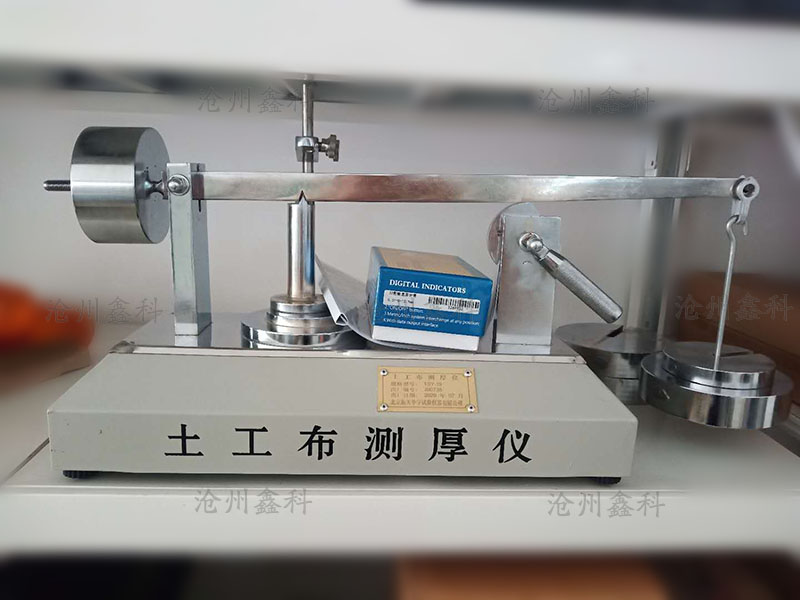

    土工布测厚仪本仪器适用于GB/T13761《土工合成材料规定压力下的测定》、JTGE50-2006，SL235等标准。本仪器采用杠杆原理，放大了加压力臂长度，实行了对试样2KPa,20KPa,200KPa压力条件下测试其厚度。该仪器结构简单，便于操作，是生产、检定土工布等材料的仪器。

二、技术参数：

1、压脚面积：25 cm2(压脚直径：Ф56.42mm)

2、压脚重量：2kPa±0.01kPa（自重：510.2g）

3、二次压重：20kPa±0.1kPa (挂钩砝码加压杆：509.8g)

4、三次压重：200kPa±1kPa(挂钩砝码加2个砝码：5098.5g)

5、电子百分表： 0-25mm  zui小分度值：0.01mm

6、外形尺寸：730×320×350mm

7、重量：40 kg

三、仪器安装与试验方法

  仪器安装：

1、将仪器拆箱后用干净的软绵布擦净包装木屑及其它尘粒，将其安放在适当高度的工作台面上，在四处底角下面各垫上一片软硬适度的橡胶板。

2、旋动底角调节螺钉，观看水准器使之气泡居中，并能使四只脚底扎实的接触橡胶板。

3、将仪器附带的附件盒安置在旁边，以于备用。

  土工布测厚仪试验步骤：

1、测试人员须按相关试验方法标准取样，使试样处在符合方法标准要求的测试状态。

2、右手握住凸轮手柄逆时针转动，使凸轮顶起压板和挂在压板右边的加压砝码全部重量。

3、取出压板下的可换压脚，根据测试样品厚度选择压脚型号。0.5号适应测试土工膜、5号适应测试0.5~5mm厚度范围的土工布合成材料、10号适应测试5~10mm厚度范围的土工布合成材料、15号适应测试10~12mm厚度范围的土工布合成材料。

4、选好了可换压脚，用纯净的软布擦净基准板和压脚面，重新将压脚放到基准板上。注意压脚上的三角刀刃要对准压板下的倒置V型槽。

5、选标与安装：测量土工布选取百分表。（测量土工膜选取千分表，注：千分表自配）。将其插在表架孔中，表上触头碰到可换压脚上端面的时候，稍微往下移动0.1~0.2mm距离，螺旋锁紧螺母。然后将其表清零（或校零）。

6、轻轻提起可换压脚，将试样自然平放的插进基准板与压脚之间。放下压脚，使试样受到压力为2kPa±0.01kPa ，同时安秒表计时，使试样受压时间30s时，读取百分表（或千分表）数值。

7、重复上述操作，完成规定的试样测试件数。

  根据需要选用不同的测试压力：

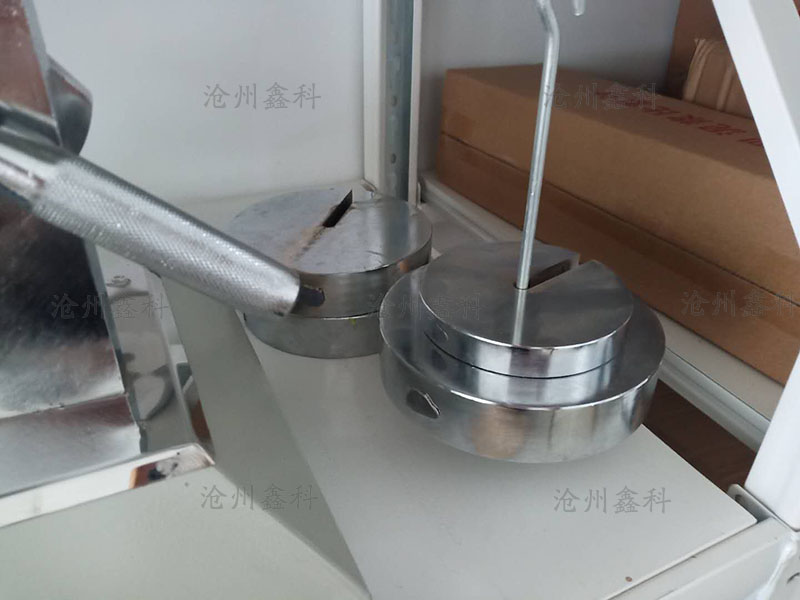

1、试样在20kPa压力状态下测试，重复3.2.6步骤后，将加压砝码1挂在压板右边的挂圈上，然后用右手将凸轮手柄往顺时针方向转动。使加压的重量由可换压脚的三角刀刃为支撑线时，同时按秒表计时，使试样受压时间30s时读取百分表（或千分表）数值。

2、试样在200Pa压力状态下测试，重复3.2.6步骤后，将加压砝码1和加压砝码2同时挂在压板右边的挂圈上，然后用右手将凸轮手柄往顺时针方向转动，是加压的重量由可换压脚的三角刀刃为支撑线时，同时按秒表计时，使试样受压时间30s时读取百分表（或千分表）数值。

  每次检测结果须要人工记录和计算。试验结果和试验报告根据试验方法标准要求，生产工艺需要而定。

四、土工布厚度仪使用注意事项：

1、须安置在无化学腐蚀、远离振动源的工作室中，否则会影响测试结果。

2、任何一只可换压脚都有自身规定重量与形状，并与其压板、压重砝码组合产生一组相关规定重量，在使用过程中要妥善保管，不得损坏几何形状或接触化学腐蚀品。

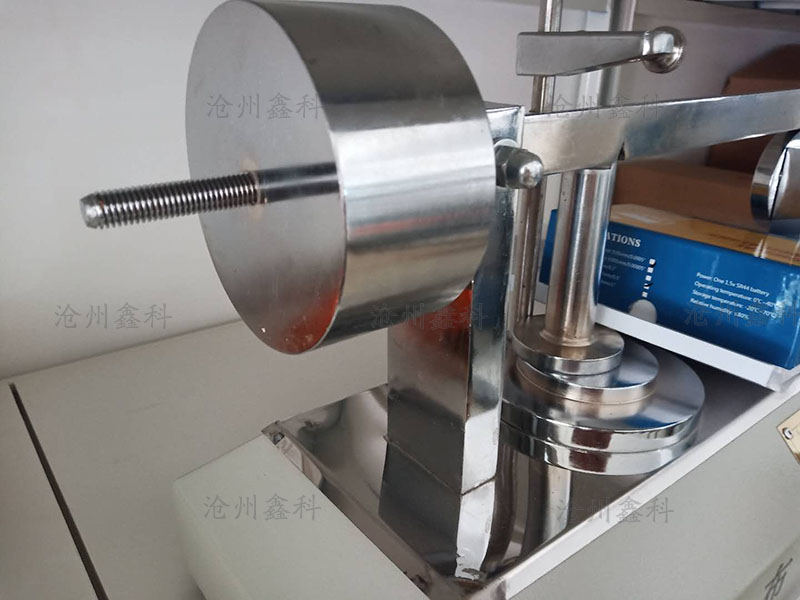

3、出厂时已经调节好调节砣与压力支点的关系，用户一般不得任意变动调节砣的位置关系，以免影响对试样的总压力。

4、在使用中，若出现测试精度严重偏差应请专业人员维修，以免作出虚假试验报告。
