土壤收缩仪（SS-1型）符合《土工试验规程》(SL237-026-1999)《公路土工试验规程》(JTJ051-93、T0121-93)中，测定粘土在失水过程中

的缩限含水量，线缩率、体缩、收缩系数等。

 土壤收缩仪详细内容

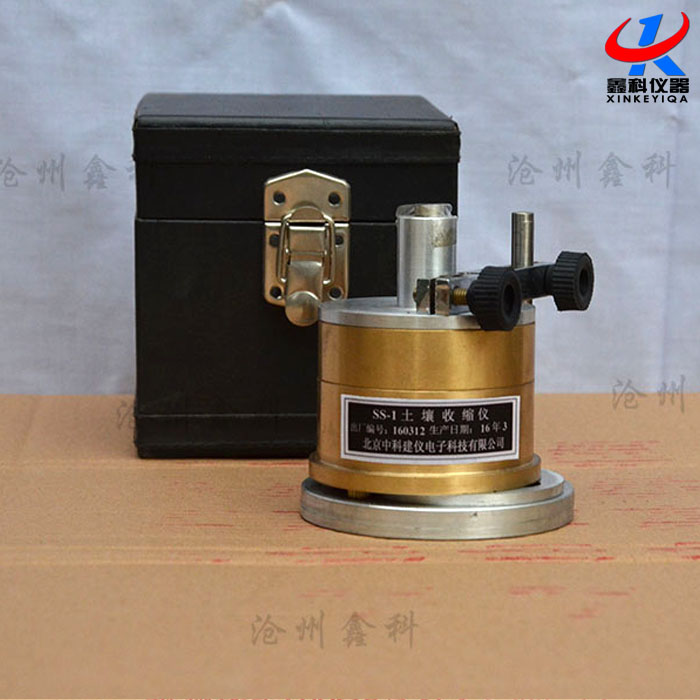

土壤收缩仪,SS-1型

符合《土工试验规程》(SL237-026-1999)《公路土工试验规程》(JTJ051-93、T0121-93)中，测定粘土在失水过程中的缩限含水量，线缩率、体缩、收缩系数等。

主要技术参数：

1、多孔板面积与孔隙面积比：2:1

2、测微块直径：Φ10×4mm

3、切土环刀直径：Φ61.8×20mm(土样面积为30cm2、高2cm)

4、样品面积：30cm2×2cm

5、外形尺寸：110×105×125mm

6、仪器重量：1kg

土壤收缩仪使用说明书

一、用途

测定粘土在失水过程中的缩限含水量，线缩率、体缩、收缩系数等。

二、主要部件

土壤收缩仪由主体部分和准土部分组成（见图一）

1、主体部分底板、表杆、表夹、多孔板等组成。

2、准土部分由导环，环刀，定位环，准土头组成。

3、百分表出厂时不附，用户自备。

三、主要技术条件：

1、多孔板有效工作面积与孔隙面积之比2：1。

2、测微块直径10mm厚4mm。

3、切土环直径61.8mm,高20mm(土样面积为30平方厘米高2mm)。

4、土壤收缩仪主体部分+百分表+土样总重量小于1Kg。

5、仪器箱外形尺寸110×105×125(长×宽×高)

6、土壤收缩仪毛重：1Kg

四、使用与保养

在环刀内涂抹凡士林。将土样从环刀中推出，并立即称重，置试样于多孔板上，放入仪器，安好称重，记下初读数，在20读°C恒温进行收

缩试验，(可配有万分之一的1千克天平)。然后依据土工试验规程(SDS.01-79)操作至量表读数基本不变为止，再将土样在100--105°C温度

下烘至恒重，并称土重。用量表从横竖两个垂直四个位置各测量一次(如图二)，然后计算。

使用完毕后，应将仪器擦拭干净，涂以薄层油脂以防生锈。
