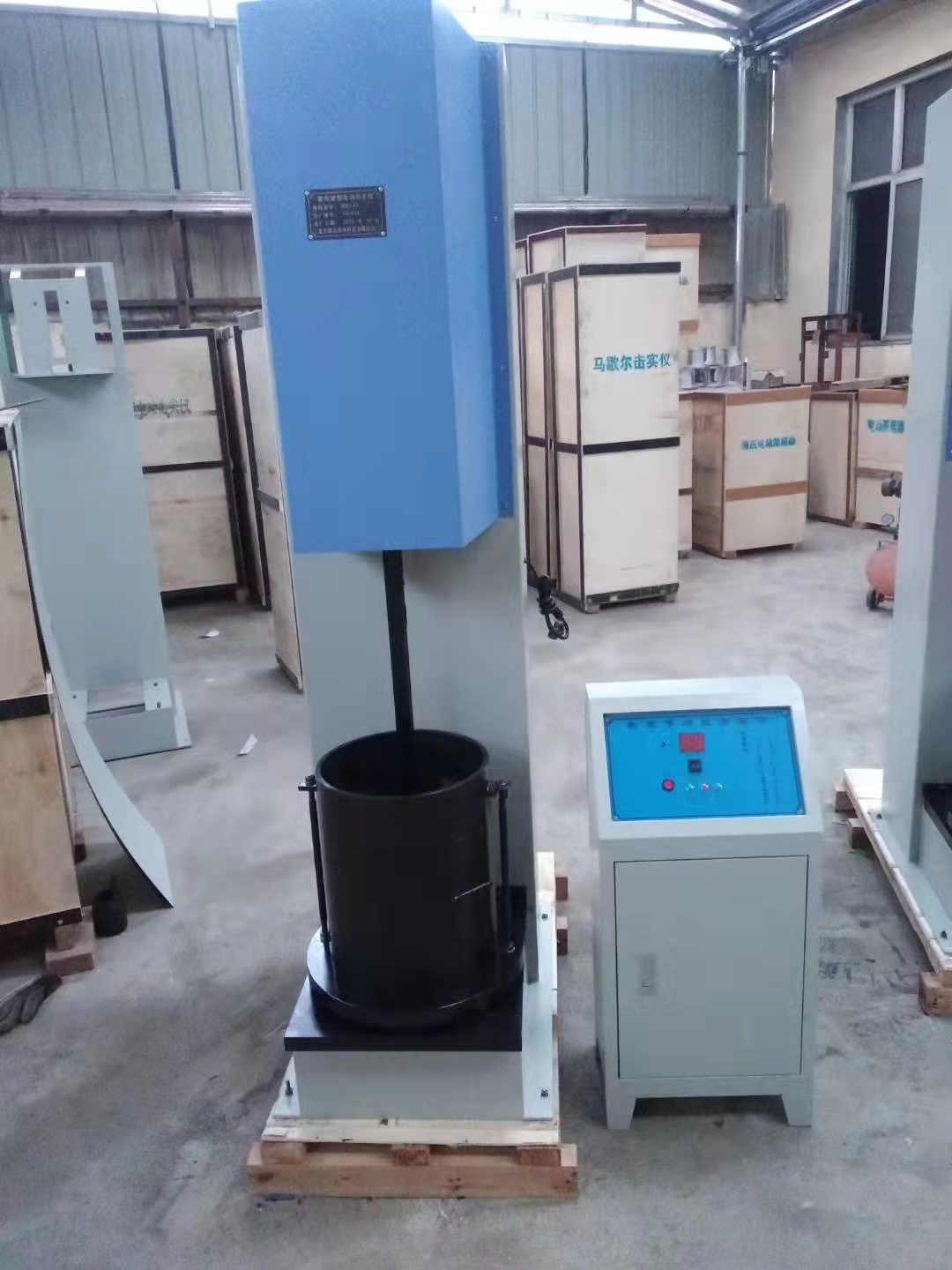

粗粒土大型电动击实仪

GB/T-50123-2019-粗粒土大型电动击实仪技术参数

一、概述

 本仪器是根据水电部有关规程，设计制造的，既可做重型击实实验，又可做轻型击实实验。完全符合标准GBT50123-2019《土工试验方法标准》和电力行业标准DL/T5365-2006《建筑工程和水利水电工程粗粒土实验规程》。

本仪器采用新型电子元件做为存储，可做智能的击实实验。具有结构简单、外形美观、使用方便、运行可靠、自动化程度高、抗干扰能力强、是一种先进、实用理想的水电土工实验设备。

二、 粗粒土大型电动击实仪主要技术参数：

 1.重型击实锤重：35.2kg

 2.轻型击实锤重：15.5kg

 3.击实落高：600mm

 4.锤底直径：150mm

 5.试桶高度：288mm

 6.击实层数：3层

 7.击实次数：88次、44次

 8.落锤速度：约每分钟18次

 9.电机功率：0.75KW

 10.整机重量：约500kg

三、 仪器安装：

 拆箱后，松开固定底座螺栓，擦净仪器各部，将仪器放置在地基上放置地基螺栓处，以工作台面为基准，用水平仪校正，使工作台面横竖两向达到0.3%后，拧紧地基螺栓，将仪器固定好。

四、仪器调试：

在接通电源前首先检查电源线并检查仪器电源开关及计数器各部位，注意正反向，严禁反转。可先按点动开关，试验电机是否反向转动。

 安装击实锤：

 击实锤分重型、轻型两种，做轻型击实时，将小锤芯装入锤桶内并拧牢固。做重型击实时，将大锤芯装入锤桶内并拧牢固，同时检查落锤高度是否正确。

五、试验操作方法：

1.安装调整好设备后，在击实桶内壁及底板涂一薄层润滑油。

2.取制备好的土样，搅拌均匀。应按本标准表62.2.1的规定分层击实。装填试样时，应防止粗粒集中并控制每层的高度大致相同，每层击实后，应将其表面抛毛。最后一层的顶面不应大于击实桶顶面15mm。

 3.击实完成后，取下套环，取去超高部分余土，并将其表面填平。然后击实桶外壁擦净，秤筒与试样总质量，准确至50g。

 4.将试样从桶内推出，并从试样中部取2kg～5kg混合土样测定其含水率，或取出50g～100g粒径不大于5mm的土样，测定其含水率，根据不同的含水率土样的击实试验进行。

六、粗粒土大型电动击实仪保养与检修

1.  定期检查紧固件，发现松动，应及时拧紧。每次做完试验后，所用的配件擦洗上油，防腐不得生锈。

     2.  如初次使用电机反向转动卡住齿条，请速停止操作，使手动转动电机与减速机部位的联轴器，使齿条与齿圈重新稳和。

七、装箱单

 1.  主机： 1台。

 2.说明书： 1份。

 3合格证： 1份。

 4.试桶：   1套。
