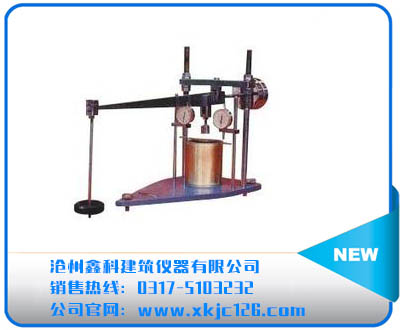

HM-1型现场土基回弹模量测定仪用于在室内对细颗粒土或粒径20mm以下的级配集料试件进行回弹模量测定。该仪器是依据JTJ051-93规程中T0135-93进行试验计算回弹模量方法研发制作的。

HM-1型现场土基回弹模量测定仪技术参数：

　　1.杠杆比： 10:1
　　2.承载板面积：Φ25.2mm-125px2
　　　　　　　　　Φ37.4mm-275px2
　　　　　　　　　Φ50.5mm-500px2
　　3、外形尺寸：450×350×450 mm
　　4、重量：20kg

HM-1型现场土基回弹模量测定仪使用方法：

　　A、选定承载板上的单位压力

　　1、对于计算含水量大于塑性的土基层用0.5—10kg/平方厘米

　　2、对于计算含水量小于塑限的土基层用1.0-2.0kg/平方厘米

　　3、对于地基层材料用，5—7Kg/平方厘米

　　B、将带试筒的式样倒置在仪器的地板上，安放直径约为试筒四分之一的承载板：调平杠杆，使砝码的一端略翘上，并安置百分表

　　C、预压：先计算的z大荷载对试件1-2次，卸荷预压试验，在试验过程中，进一步调整承载板的位置，承载板与试样表面的接触，杠杆的高低，并调整百分表的指针指零，并使百分表预压1mm。

　　D、测回弹变形：将计算好的预定的单位压力分为4—6等份，作为每次加荷的数量（z后一次加荷可略大于预定的计算总压力）

　　1、施加第一级荷载（如为预定z大载荷的五分之一），用秒表计算时，待载荷作用达1分钟时，记录百分表读数，同时卸去载荷，让试件的变形恢复，到 1分钟时记录百分表读数。

　　2、在结束前一步骤的同时施加第二载荷（即预定载荷的五分之二）。待载荷作用达1分钟时，记录百分表的读数，并卸取载荷，让试件的变形恢复，到1分钟时记录百分表的读数。

　　3、按上述步骤逐级进行第三、第四、直到z后一级加荷，卸载试验。

HM-1型现场土基回弹模量测定仪试验步骤：

　　1、试料的准备：如试料为粗颗粒的级配集料，则筛取试料中直径大于20mm的颗粒，如200mm以下的集料的颗粒组成不符合级配要求，则添加所缺粒料，使达到级配要求。

　　2、击实试验：按击实试验法测定材料的含水率和最大干容量，并绘制含水量……….干容重关系图。

　　3、制试件,对于路基土做3---4组击实功能不同的试件。

　　例如：击实功能分别为5.62Kgcm/C㎡（相当于轻型击实仪实验法）12.5Kgcm/Cm,19.5Ggcm/Cm左右的试件，每组6---7各点，利用试件作回弹试模试验。

　　4、对于路面材料，参照承载比试验法制作方法制取试件，同一试件作2—4个，其中一半进行泡水测膨胀量，然后一起进行逐级载荷试验（即测回弹模量）。
