轻 型 触 探 仪

　轻型触探是利用一定的落锤能量将一定尺寸的圆锥形探头打入土地中，根据打入土中的难易程度（贯入度）来判定土的性质的一种原位测试方法，它只适用于砂土、粘性土（包括黄土）人工填土和较松散的颗粒小碎石土，岩石、碎石类土以及含有块石。该试验应符合《岩石工程勘探规范》（GN50021－94）标准。

1、定性地化分不用性的的力土层学性有明显差异时，可以在触探指标上反应出来，从而可对地基进行分层，评价土层的均匀检查性填土质量。

    2、定量地确定土的物理学性质，利用触探指标与土的物理学性质间已经建立的相关关系，可确定土的有关物理学性质如砂土的模量等。

　　在利用经检验关系时，触探应满足以下条件：

　　①所用触探的各项设备参数，操作方法，应建立相关关系时的设备参数、操作方法基本相同。

　　②试验土层的地质成因，埋藏条件岩性结构及物理性质等，应和建立相关关系的土层基本近似。

　　③中小型建筑工程场地的条件，已基本掌握且有用动力触探的经验。

　　目前我国使用动力触探的单位甚多，采用设备也不统一。

　　表内是纳入国家规范的动力触探类型及规格。

轻型触探类型及规格

　（一）轻型触探仪

　　1、设备规格

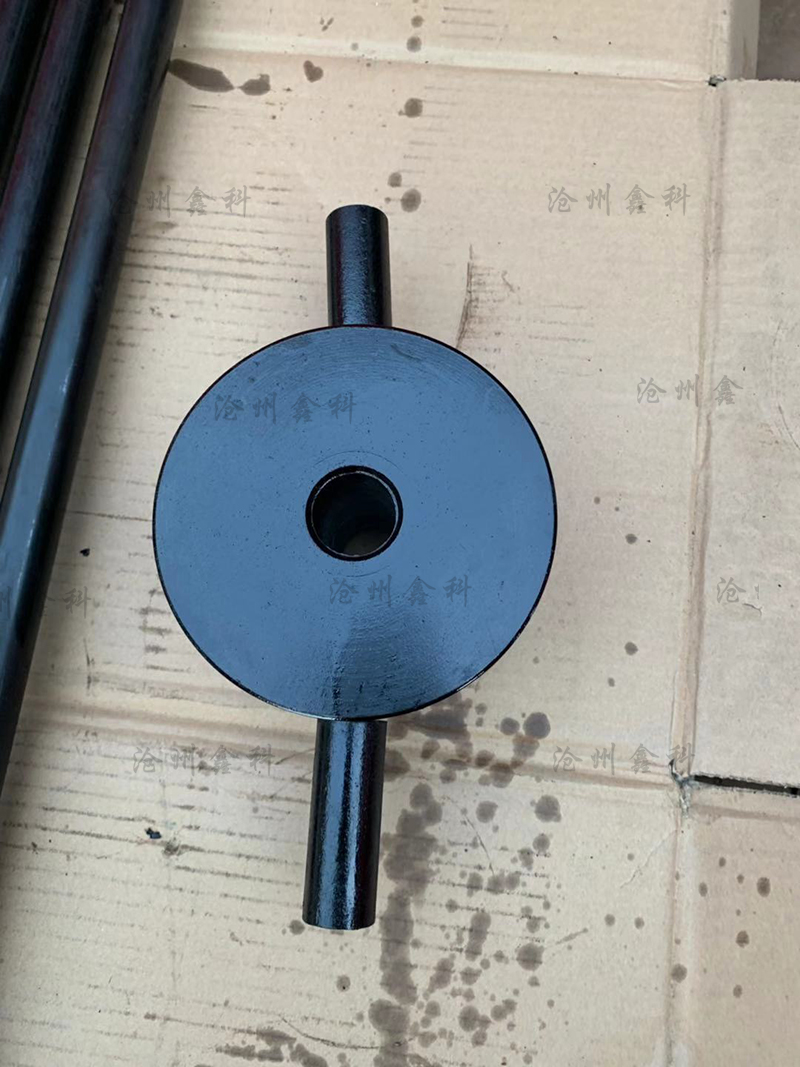

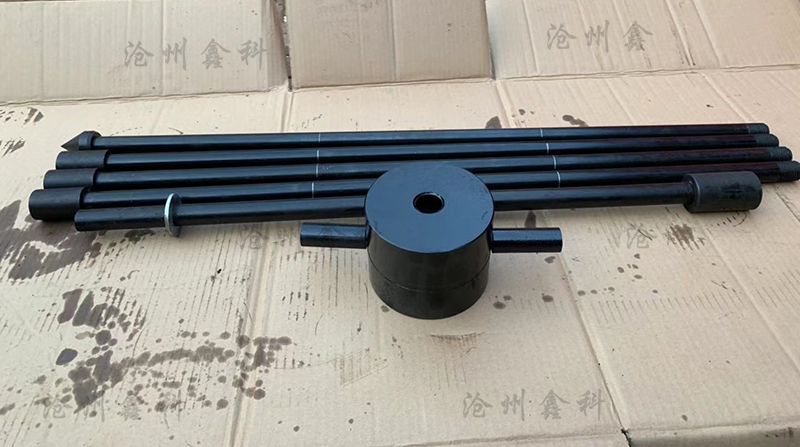

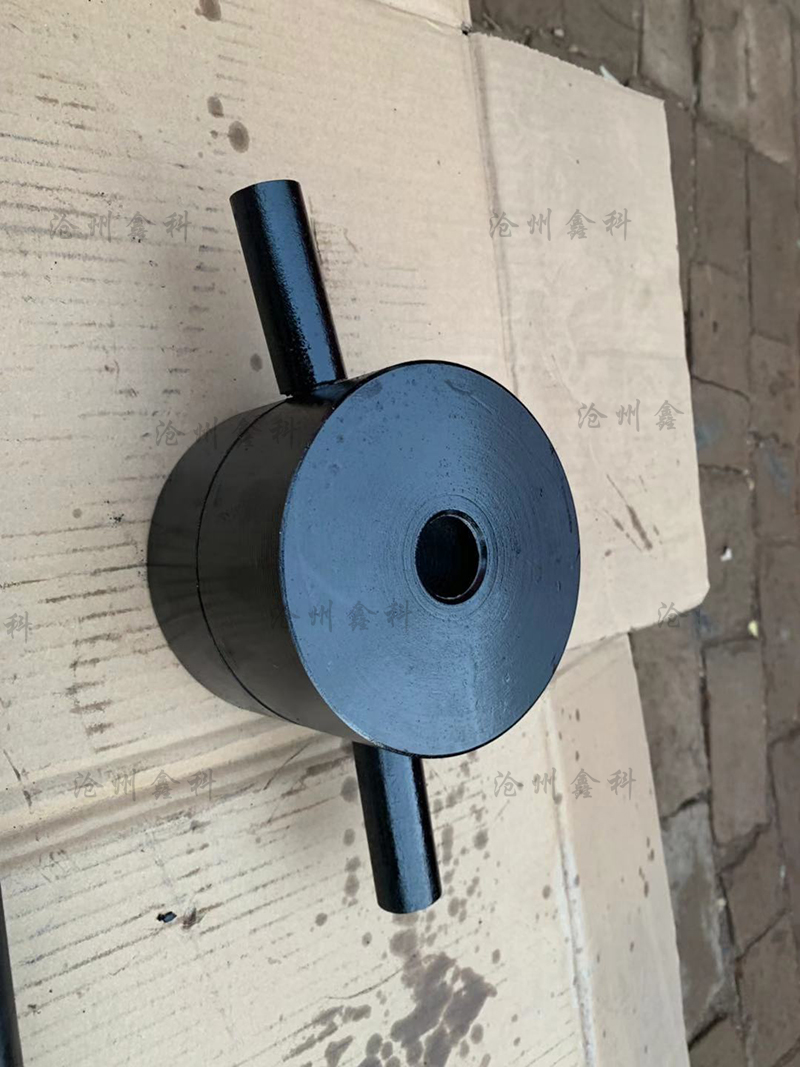

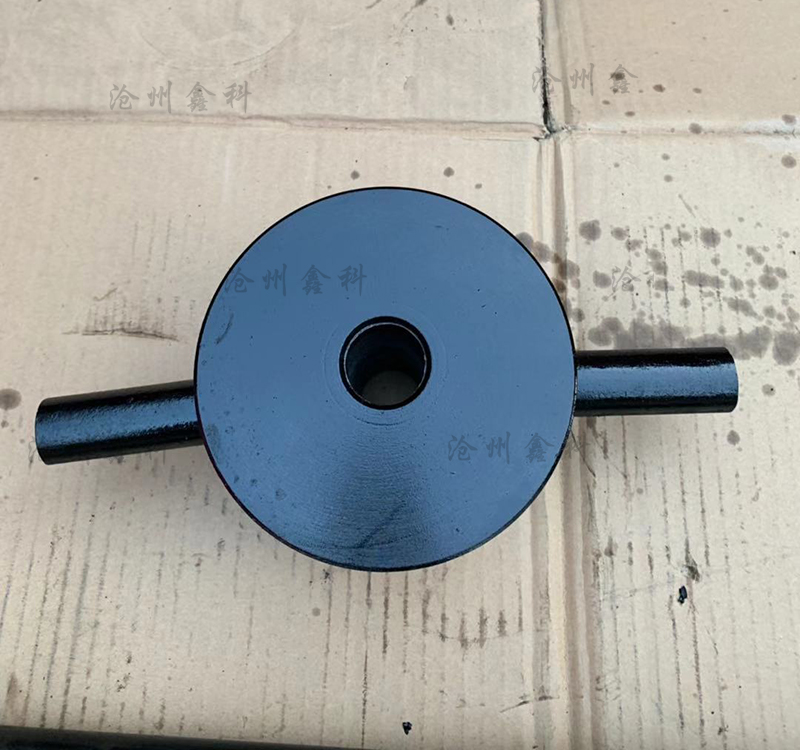

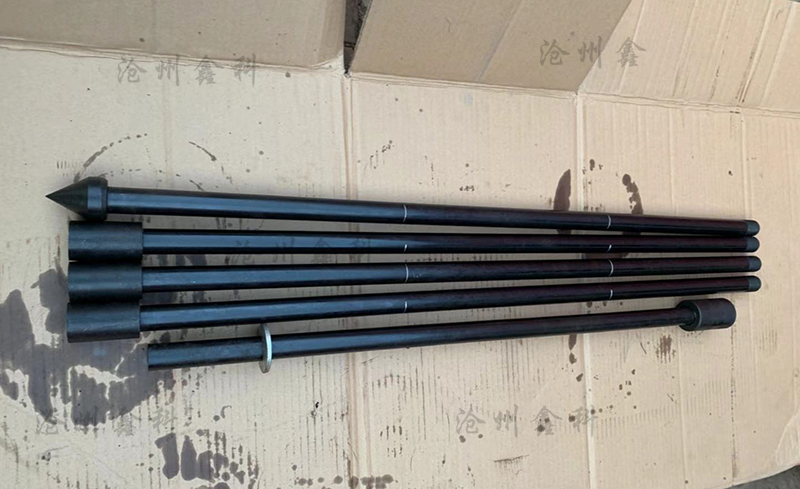

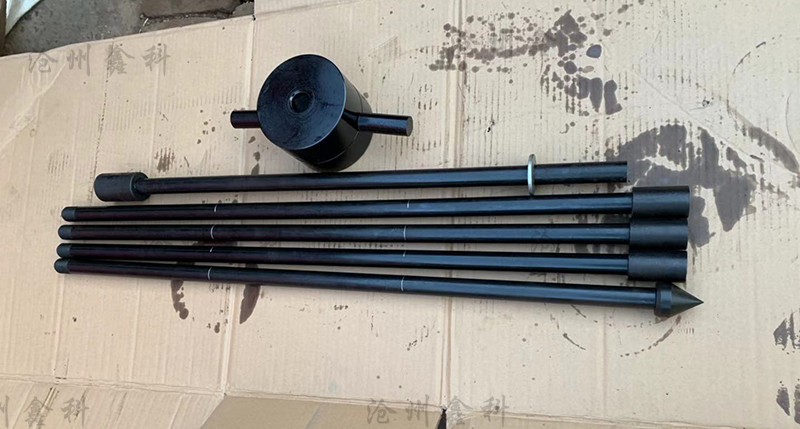

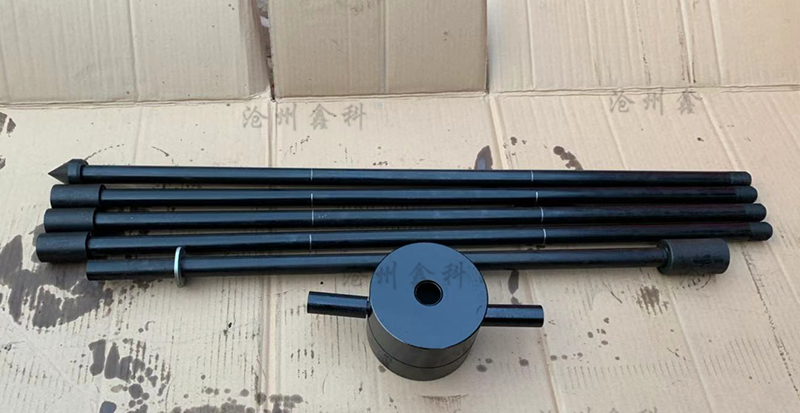

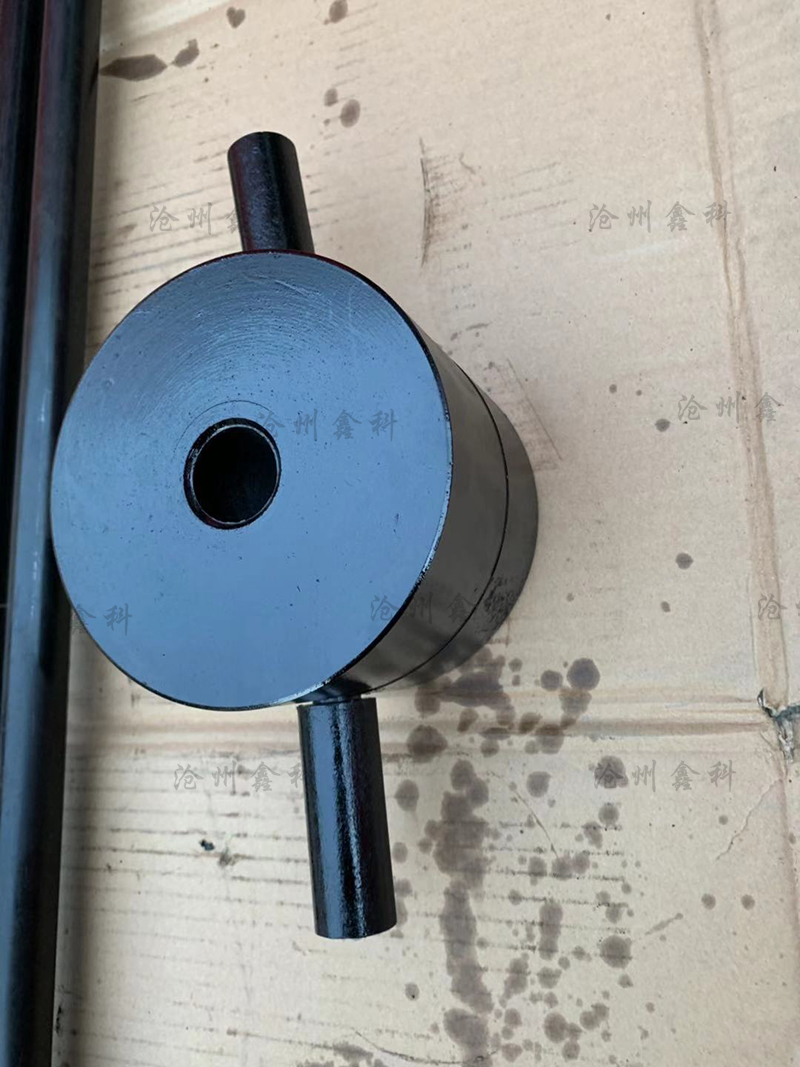

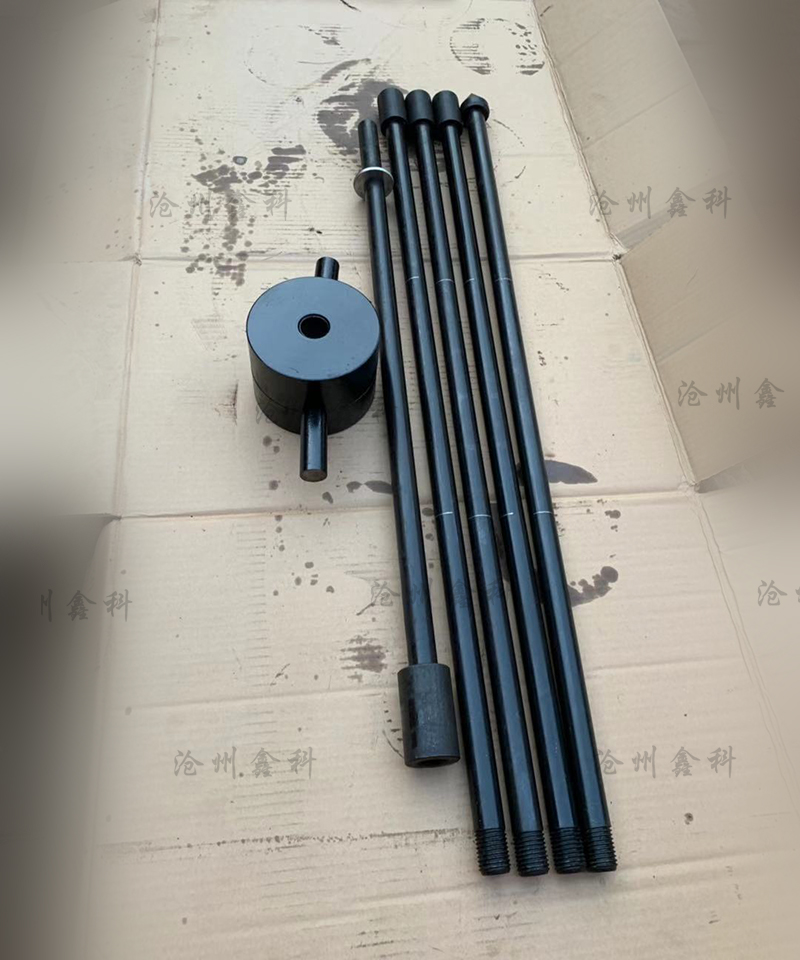

　　轻型触探试验设备主要由尖锥头、触探杆、穿心锤三部分组成，穿心锤重10公斤。

　　2、试验程序

　　①先用轻便钻至试验土层标高，然后对所需试验土层连续进行触探。

　　②试验时应使穿心锤自由下落，落距50cm，每打入土层30cm的锤击数即为N₁₀。

③一般适用于贯入深度小于4米的土层，不考虑影响因素的较正。

　　④圆锥动力触探仪试验的理论锤击能量为

　　　E＝MHg

　　式中：

　　M－锤的质量（Kg）

　　H－锤的自由落距（m）

　　g－重力加速度（m/S²）

　　E－动力触探理论锤击能量（J）
