重型动力触探仪

　　圆锥力触探试验是利用一定的锤击动能，将一定规格的圆锥打入土中，根据打入土中的阻力大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。通常以打入土中一定距离所需击数来表示土的阻力。该试验应符合《岩石工程勘探规范》（GN50021－94）标准。

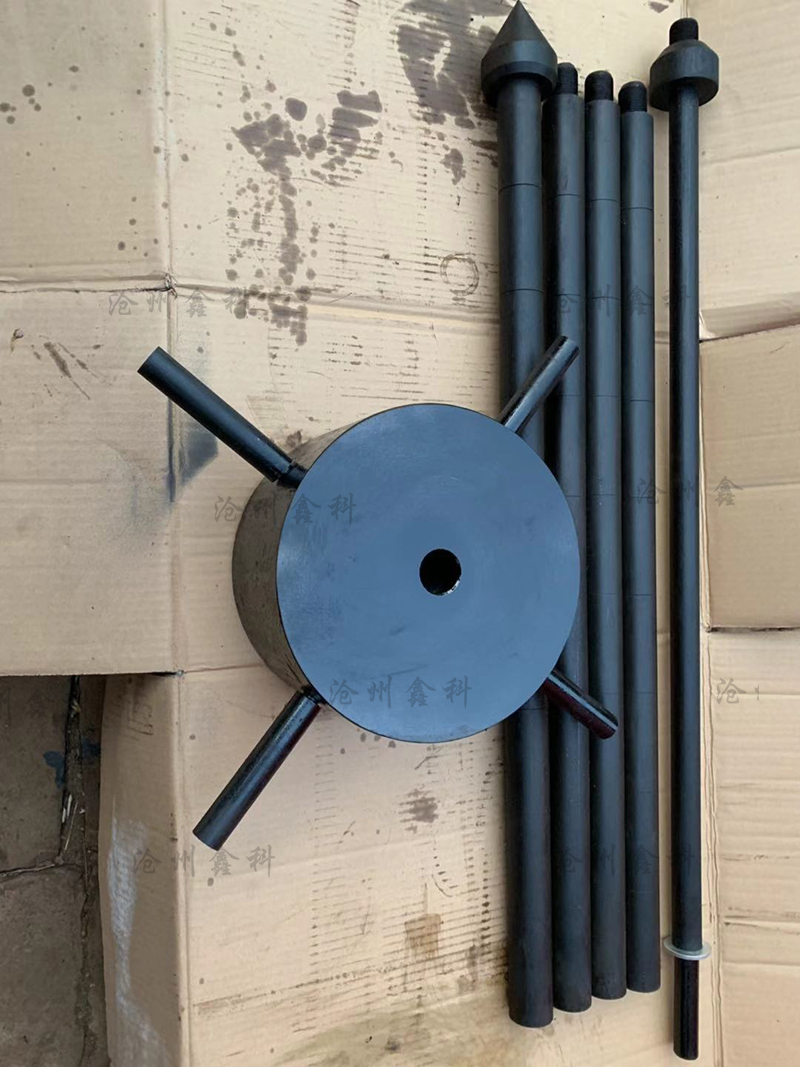

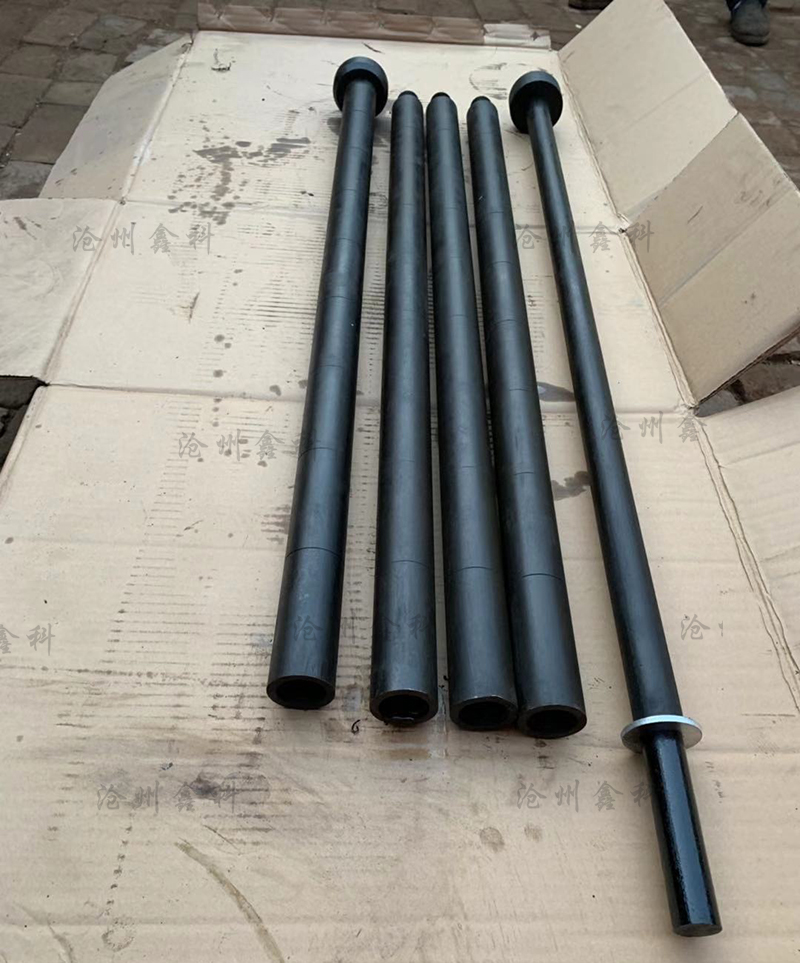

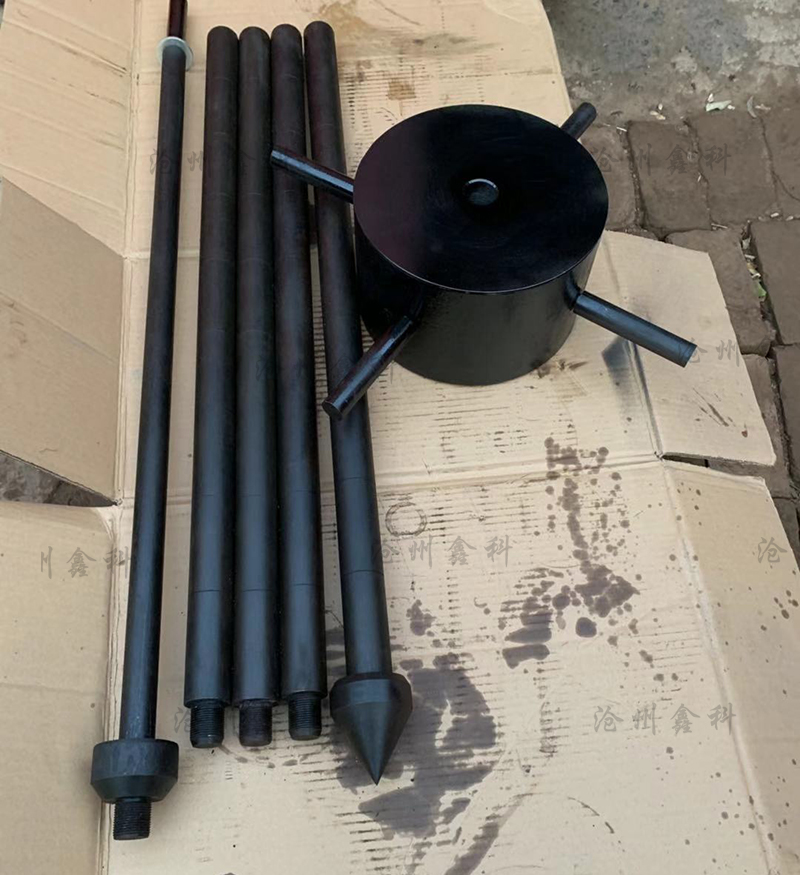

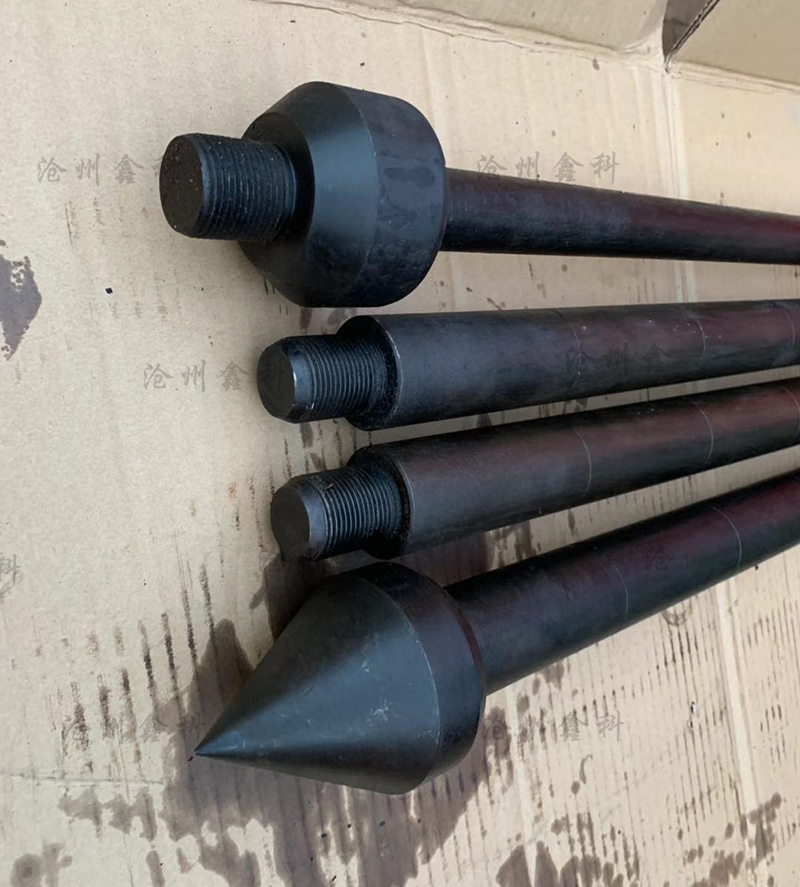

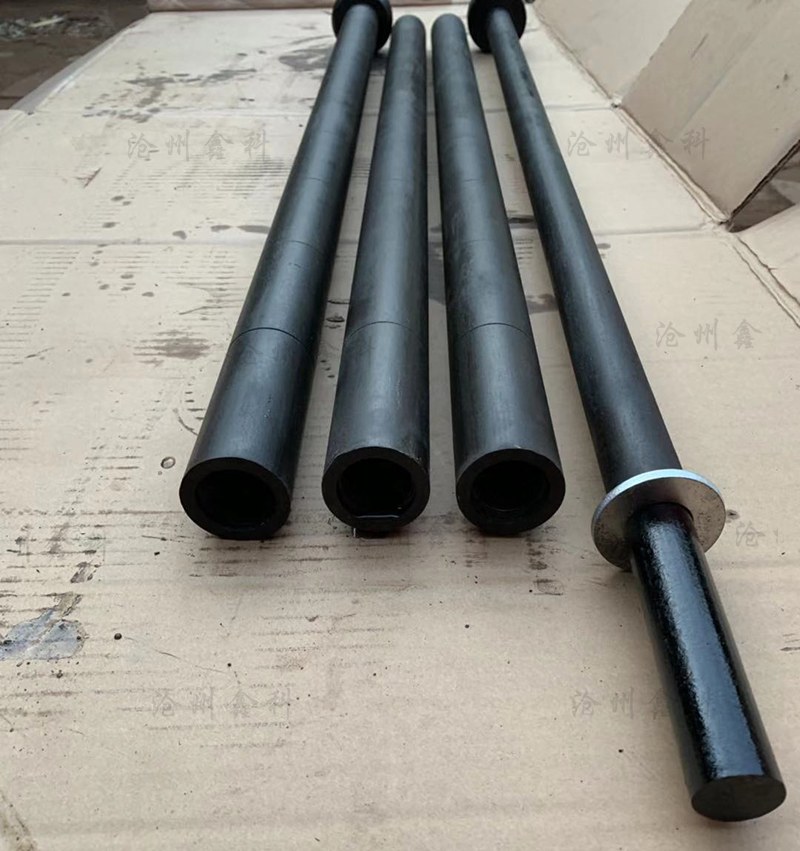

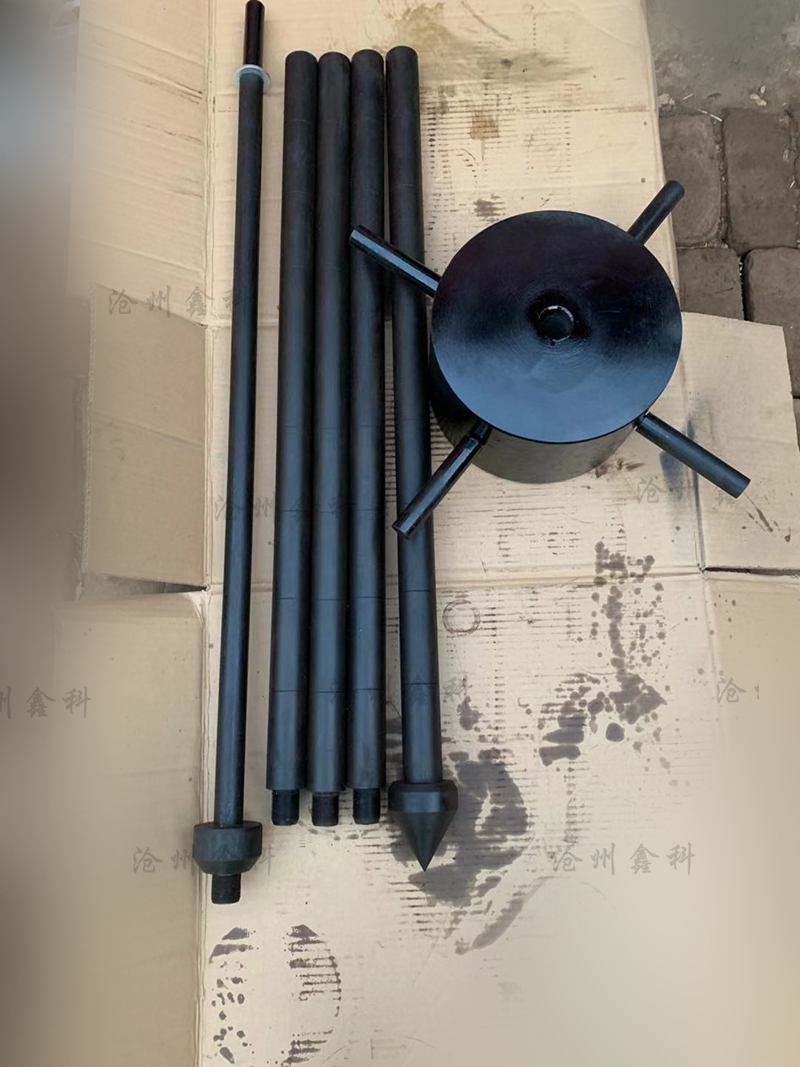

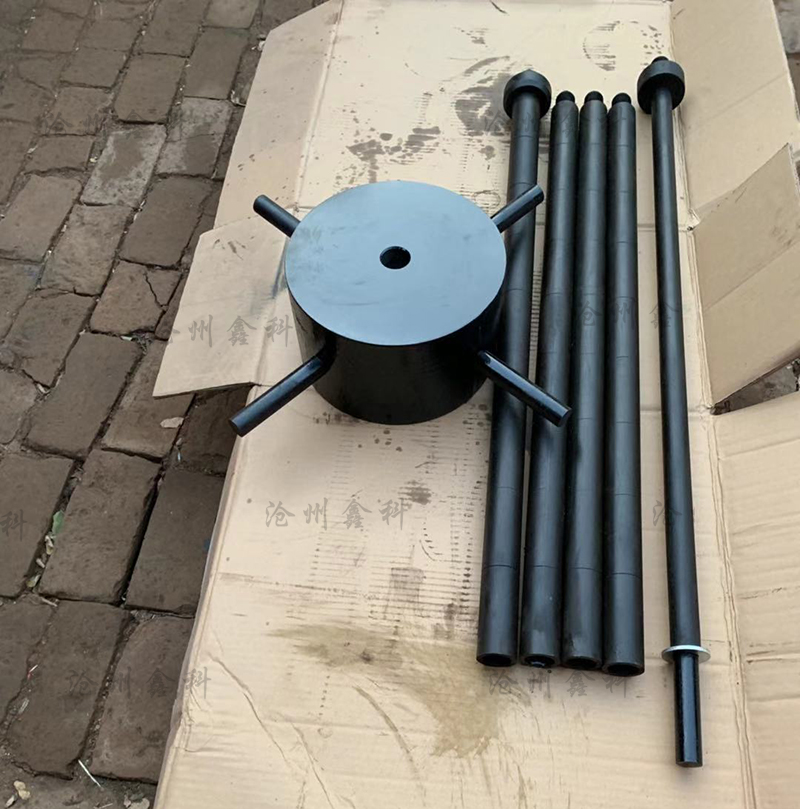

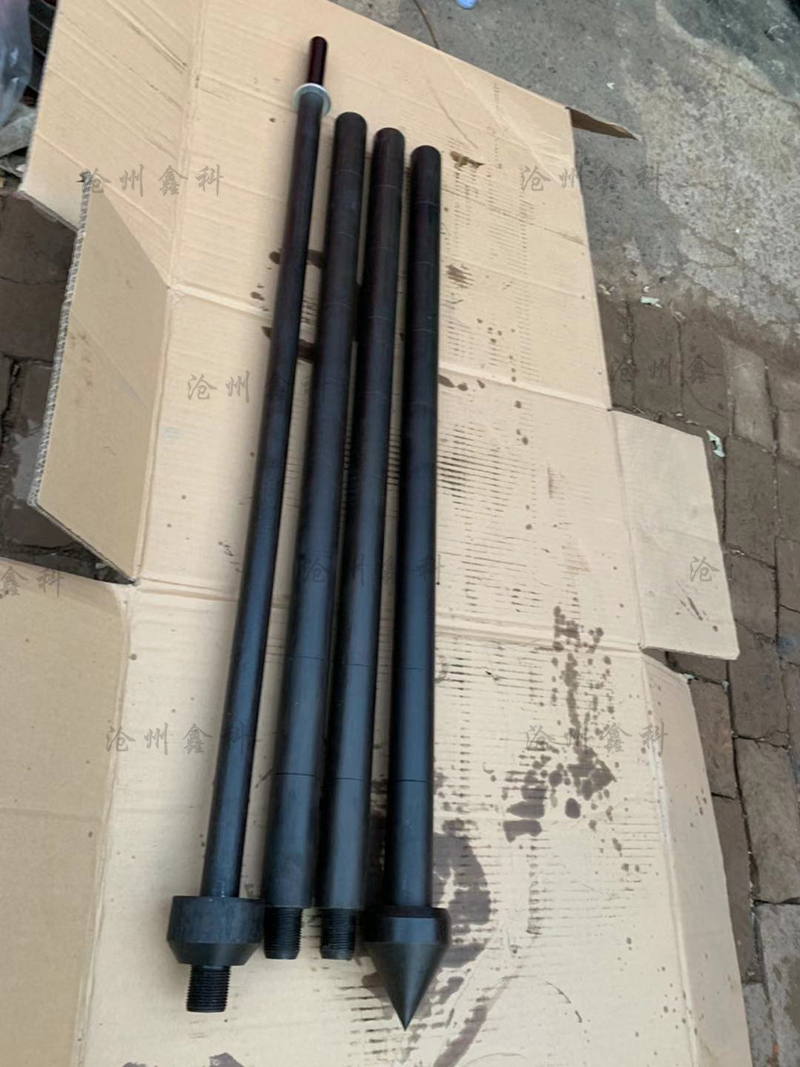

　　1、重型动力触探仪试验的设备主要由触探头、触探杆及穿心锤三部分组成，触探杆一般采用直径42毫米接余加厚钻杆，穿心锤重63.5公斤。

2、试验程序

⑴贯入前，触探架应安装平稳，保持触探孔垂直。

⑵贯入时，应使穿心锤自由下落，落距为76厘米，及时记录贯入深度，一阵击的贯入量及相应的锤击数（一般5击为一阵击）并计算每贯入10厘米的实测击数N。

⑶当触探杆长度大于2米时，锤击数应按下式进行校正。

N_63.5＝d·N

式中N_63.5－－重型动力触探试验锤击数。

　　d－－触探杆长度校正系数，按表（0－20）确定。

（表0－20）重型动力触探试验触探杆长度校正系数d

　　对地下水位以下的中、粗、砾、砂和圆砾、卵石、锤击数尚应按下式进行校正。

N_63.5＝1.1N＇_63.5＋1.0

式中：N_63.5－经触探杆长度校正后锤击数。

3、指标的应用

　　根据重型动力触探锤击数按表0－30确定中、粗、砾、砂的容许承载力。

　　根据重型动力触探锤按表0－40确定碎石土的容

许承载力。

　　表0－30重型动力触探试验锤击数与中、粗、砾的容许承载力关系。

　　注：1、L为触探杆长度m　　

　　　　2、d值系由自动落锤测得

　　表0－40　重型动力触探试验锤击数与中、粗砾、砂的容许承载力关系。

　　注：此表一般适用于冲积和洪积的碎石土，其d60不大于30毫米，不均匀的系数不大于120，密度以稍密~中密为主。
