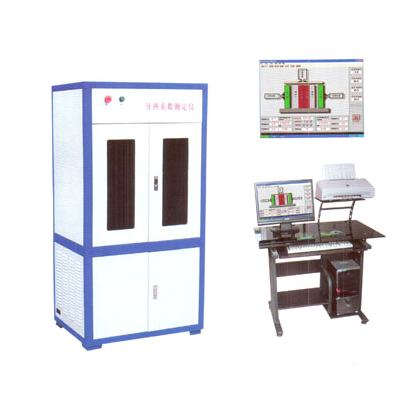

导热系数试验仪

一、用途：

用于测量各种匀质板材状绝热保温材料的导热系数测定。

二、主要特点：

微机自动控制，自动完成数据采集和生成报表，智能化程度高，使检测快捷、准确。

三、结构组成：

智能导热系数测定仪 由计算机及控制系统、计量热板与防护热板装置、冷板与制冷装置、组成。

四、导热系数试验仪主要技术指标：

　　1、 试件规格300X300（mm）

　　厚度10～40（mm）（优选厚度25mm）

　　2、 冷板温度5℃～50℃

　　3、 热板温度：室温～80℃

　　4、 测试准确度≤2%

　　5、 测试重复性<1%

　　6、 源电压AC 220V 总功率2KW

　　7、 使用环境：带空调的实验室内23±2℃

　　8、 外型尺寸：长X宽X高

　　800 X 600 X 1600（mm）

五、导热系数试验仪工作原理：

　　采用双试件测定装置，防护热板组：包括加热单元、冷却单元。

　　智能化导热系数测定仪加热单元分为在中心的计量单元和由隔缝分开的环绕计量单元的防护单元，并装有绝热装置。

　　加热单元采用双热面加热器冷板与双热面对称布置，根据试件的厚度设定移动冷板的空间将被测试件垂直放置在两个相互平行具有恒定温度的平板中，在稳定状态下，试件中心测量部分具恒定热流，通过测定稳定状态下流过计量单元的一维恒定热流Q、计量单元的面积A、试件冷、热表面的温度差△T，可以计算出试件的热阻R，根据试件厚度，就可以准确计算出试件的导热系数入的值。
