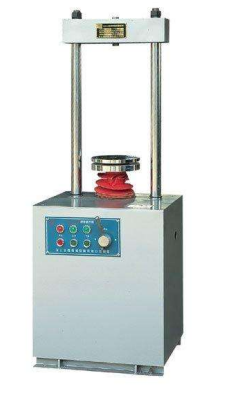

一、LD127-II型路面材料强度试验仪产品描述：

   路面材料强度试验仪用于测定各种土工试件的无侧限压强度，间接用抗拉强度、承载比试验；还可用于测定沥青混合料的马歇尔试验，以及其它多种需要施加垂直载荷的试验。

二、LD127-II型路面材料强度试验仪主要技术参数

1、仪器Z大额定载荷：100KN

2、丝杠托盘Z大垂直移动距离：125毫米

3、电源：AC 380V  50HZ

4、工作速度：快速，50毫米/分；慢速，1毫米/分

5、手动速度： 1/6毫米/圈

6、功率：0.8kw

三、LD127-II型路面材料强度试验仪结构

1、路面材料强度试验仪为立柱框架式结构：它是由底坐、变速箱、立柱、横粱、电机、电器开关等组成。

2、电动机由皮带将动力传给变速箱。变速箱通过一整套变速机构可使丝杠托盘获得两种机动升降速度、以满足马歇尔试验和承载比试验的要求。丝杠托盘的zui大升降距离为125毫米。3、另外，为满足试验的其它要求，仪器还配备了摇把，用摇动丝杠托盘升降移动，横梁上装有一个固定螺钉孔、可将适当的测力环螺栓固定在横梁上供试验使用。

4、电器开关可控制电机的正转（上升）， 反转 （下降）和停止。

四、LD127-II型路面材料强度试验仪操作规程

1、通电源检查相位是否正常，上升按扭起动后必需上升，方可使用。

2、根据试验具体要求，选择速率手柄，手柄有3个选择位置，（以手柄上刻线与标盘为准），将选择手柄置于50mm/min位置，旋动开关，可使托盘获得每分钟50毫米的升降速度，适宜于做沥青混合料的马歇尔试验。

3、将手柄选择置于1mm/min的位置，旋动开关，可使托盘获得每分钟1毫米的升降速度，适宜做承载比（CBR）等试验。

4、将手柄选择置于0的位置，可用摇动可获得1/6毫米圈的速度。

5、进行试验时，先将测力环用螺栓固定在横梁上,在将适当的附件(压

头)固定在测力环下,将试件置于丝杠托盘中间,然后进行试验,试验所施加的载荷量,可以从测力环百分表上读出,(百分表指针回转时)。

6、丝杠托盘升降zui大距离不应超过125mm。

7、使用结束后,应将仪器擦净,放于干燥通风地方,以防锈蚀。

8、测力环每年应到当地计量部门进行年检。

9、具体试验方法参照有关试验规程进行试验。

五、LD127-II型路面材料强度试验仪注意事项

1、机器变挡时，允许在机动状态下进行，若变挡困难，严禁强力操作。

2、断电后，通过摇把与变挡手柄的配合进行，至摇把摇不动，说明已挂上挡，取下摇把后，方可通电进行正式试验。

六、LD127-II型路面材料强度试验仪装箱单

1、主机：1台

2、摇把：1个

3、抗压压头：1个

4、吊环螺栓：1只

5、使用说明书：1份

6、合格证：1份
