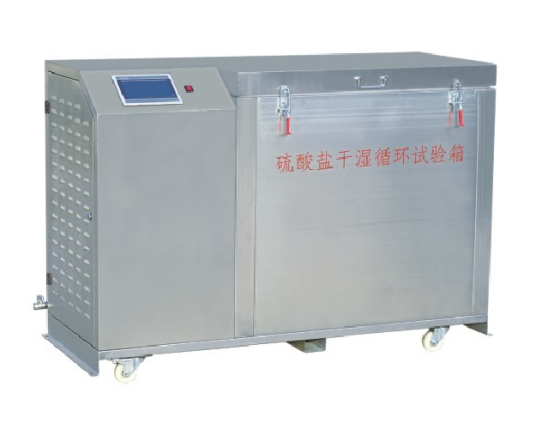

一、概述 混凝土硫酸盐干湿循环试验设备是为了使混凝土抗硫酸盐侵蚀试验有统一标准方法,本试验机适合处于干湿的环境中且强度等级较高的普通混凝土抗硫酸盐浸蚀试验。
本试验机采用尺寸为100mm×100mm×100mm立方体混凝土试件可放置件数18组,54块;也可采用为100mm×100mm×400mm棱柱体混凝土试件可放置件数6组,18块。
二、设备特点
1、我公司生产设计的抗硫酸盐侵蚀试验机箱体采用优质不锈钢材质,使得机箱外观质量优异,机械强度强,耐腐蚀、不生锈。
2、安放试件的试件支架尺寸大小为130mm×130mm×460mm,与蓄液箱等都采用304不锈钢材质,有效耐腐蚀。使试验设备的寿命更长。
3、在试验箱内的水路采用PPR管连接,PPR管强度高,密封性好,耐腐蚀,使用寿命长。
4、循环管道采用具有阻燃性、高强度、耐气候变化性以及优良的几何稳定性的材料,对氧化剂、还原剂和强酸都有很强的抵抗力。保障了设备运行安全。
5、制冷部分采用进口压缩机制冷,制冷性能稳定、制冷时间快、制冷效率高。
6、试验设备中,安装有上下液位传感器,准确的控制试验箱与蓄液箱内溶液的液面高度。
7、试验自动控制过程中,可以根据详细的产品说明书,按步骤执行。整个试验操作简单易学。
三、适用标准
GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法》
四、混凝土硫酸盐干湿循环试验设备性能指标
1、电源电压:AC 220V 50HZ;
2、运行功率:4.5KW;重 量: 约 150㎏
3、试件箱尺寸:1000mm×500mm×720mm;
4、测量温度范围:20~80℃;
5、测温jing度:±0.1℃;
6、控温jing度:±0.5℃;
7、试验箱内温差:±5℃;
8、试件架尺寸:130mm×130mm×460mm;
9、试件尺寸:100mm×100mm×100mm;
10、试件箱容量:18组(54块试件);
11、试验溶液:5%Na2SO4(质量比)的盐溶液;
12、试验环境温度:(23±2)℃
13、蓄水箱尺寸大小:1730mm×850mm×200mm;
14、试验过程参数:每个干湿循环的总时间应为(24±2)h。
① “浸泡过程”:试件放入试件箱以后,将配制好的5%的Na2SO4溶液注入试件箱,溶液至少超过Z上层试件表面20mm,然后开始浸泡。从试件开始放入溶液,到浸泡过程结束应为(15±0.5)h。浸泡结束后,将液体立即排出至蓄液箱,在30min内将液体排空。
②“风干过程”:液体排空后将试件风干30min,从溶液开始排出到试件风干的时间应为1h。
③“烘干过程”:风干结束后立即对试件进行加热,应将试件盒内的温度升到80℃,开始烘干过程。升温过程在30min内完成。温度升到80℃后,温度将维持在(80±5)℃。从升温开始到开始冷却的时间为6h。
④“冷却过程”:烘干过程结束后,立即对试件进行冷却,从开始冷却到将试件盒内的试件表面温度冷却到(25~30)℃的时间应为2h。
五、设备主要组成明细
系统名称 | 型号名称 | 功能及技术参数 | 数量 | |
试验 设备 | 试验箱体 | 箱体不锈钢材质 | 安放试验装置 | 1套 |
试件架 | 不锈钢材质 | 安放试件 | 2个 | |
蓄水箱 | 不锈钢材质 | 盛放试验溶液 | 1个 | |
循环系统 | 水泵 | 220V,将溶液排出或注入试验箱内 | 2套 | |
水泵连接装置 |
连接整个循环路径 |
1套 | ||
PPR管 | ||||
加热装置 | 加热器 | 对整个循环进行加热 | 1套 | |
风干装置 | 长轴离心风机 | 对试件进行风干 | 1套 | |
制冷系统 | 冷凝器 |
1套 | ||
过滤器 | 滤除气路中的杂质等 | |||
风机 | ||||
压缩机 | 大容量压缩机,制冷效果好 | |||
参数测量装置 | 液位传感器 | 控制试验箱与蓄液箱液面的位置 | 3个 | |
温度探头 | 铠装温度探头,防氧化 | 2个 |
