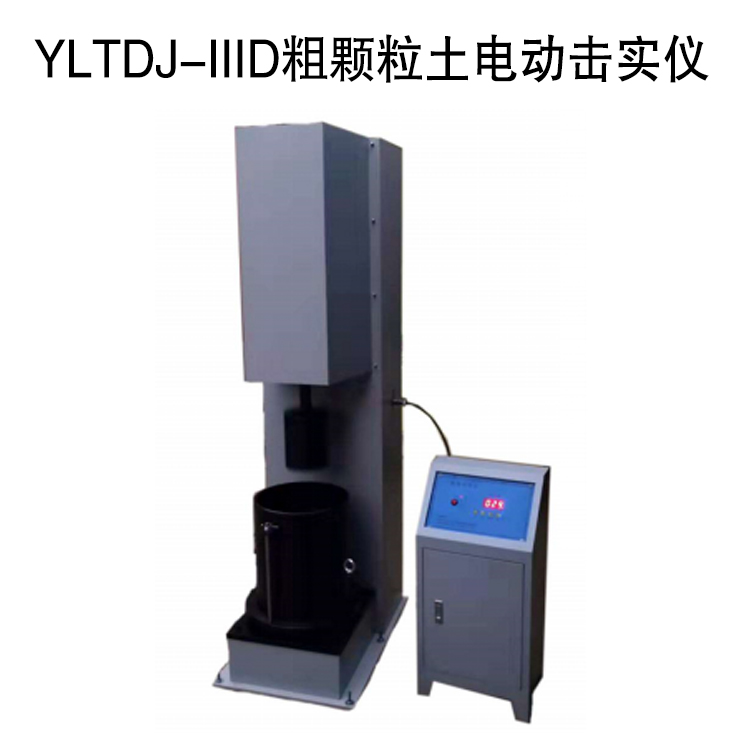

YLTDJ-IIID粗颗粒土电动击实仪 采用新型电子元件做为存储,可做智能的击实实验。具有结构简单、外形美观、使用方便、运行可靠、自动化程度高、抗干扰能力强、是一种先进、实用理想的水电土工实验设备。
技术参数:
型号:YLTDJ-IIID
电压:380V、
地基:700*1000 mm
净重:380kg
毛重:420kg
包装:650*900*2000 mm
试验方法 | 锤底直径mm | 锤重量(kg) | 落锤高度(mm) | GB/T50123-2019 | 装土层次 | 每层击数 | 单位面积冲量(KPa.s) | |
试筒内径(mm) | 试筒高度(mm) | |||||||
轻型 | 150 | 15.5 | 600 | 300 | 288 | 3 | 44 | 3 |
重型 | 150 | 35.2 | 600 | 300 | 288 | 3 | 88 | 7 |
一、概述
本仪器是根据水电部有关规程,设计制造的,既可做重型击实实验,又可做轻型击实实验。完全符合标准GBT50123-2019《土工试验方法标准》和电力行业标准DL/T5365-2006《建筑工程和水利水电工程粗粒土实验规程》。
本仪器采用新型电子元件做为存储,可做智能的击实实验。具有结构简单、外形美观、使用方便、运行可靠、自动化程度高、抗干扰能力强、是一种先进、实用理想的水电土工实验设备。
二、粗粒土电动击实仪仪器主要技术参数
1. 击实锤重:35.2kg、15.5kg
2. 击实落高:600mm
3. 锤底直径:150mm
4. 试筒直径:300mm
5. 试筒高度:288mm
6. 击实层数:3
7. 击实次数:88、44
8. 落锤速度:约每分钟18次
9. 电机功率:2.2KW
10.整机重量约:420kg
11.地脚螺栓位置:长×宽(900mm×650mm)
三、粗粒土电动击实仪仪器组成
试模采用高强度碳钢制成,为组合式设计,组装时先把两个半圆试模,在击实底盘上对齐装好,然后套好上套环,这时试筒内壁、外壁均为正圆。固定好外壁上的四条紧固螺栓,(注意:一定要固定好,用大力紧固。否则在击实过程中会损坏试模。这时再把试筒、上套环连接好,击实前试模内壁涂好油脂,以方便取试件)。
四、安装
仪器应安装在远离办公室、居民区的轻体房屋内,用螺栓固定。同时纵横两方向做水平调整。
五、YLTDJ-IIID粗颗粒土电动击实仪注意事项
1.因仪器本身存在强震,使用一段时间后,应将仪器内外所有螺丝、螺母及连接处紧固一遍。
2.在插拔连接缆线时,用手握住插头旋转,而不是用力拉。
3.试筒下面的加油孔内加注20号机械油。
