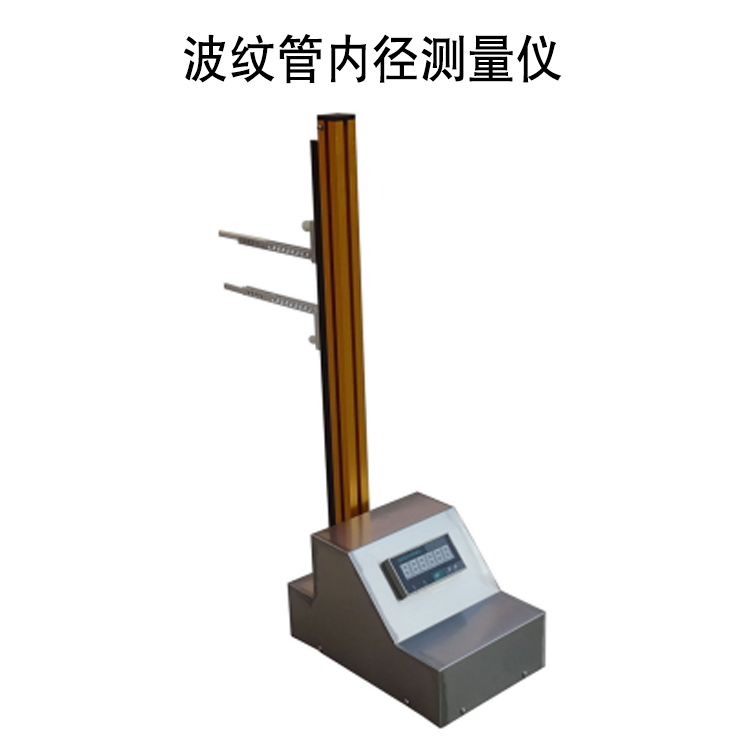

波纹管内径测量仪说明书

GBT9647-5波纹管内径测量仪

一、简介：

波纹管内径测量仪用于预应力混凝土桥梁用波纹管环刚度试验内径测量。满足交通部《JT/T529-2016 预应力混凝土桥梁用塑料波纹管》和《GB/T9647-2015热塑性塑料管材环刚度的测定》的要求。

二、主要技术参数：

测量波纹管规格：Φ22mm～Φ350mm，Φ22mm～Φ750mm，Φ22mm～Φ1050mm，Φ22mm～Φ1200mm，Φ22mm～Φ1450mm，Φ22mm～Φ1650mm，Φ22mm～Φ1950mm，Φ22mm～Φ2250mm，Φ22mm～Φ2550mm。

1、测量分辨率：0.1mm（LED数字显示）

2、测量精度：试样内径±0.5%

3、变形量精度：±0.1mm（变形量的1%）

4、电源：220V×50Hz

5、重量：5kg

三、安装校对：

1、仪器平放于工作台。

2、接上220V电源。

3、移动其中一测量标尺使其接近另一标尺，按一下数显表向右键归零初始值是22，然后用标准量具检测其准确度。

4、校对完毕。

四、操作：

在线测量波纹管压缩变形

1、将仪器放于试验机工作平台上。

2、把测量标尺深入到波纹管内，如果试验机的下压板上升，将上测量标尺接近波纹管上管壁，下标尺接近波纹管下管壁，此时数显表的读数就是管子的内径尺寸。

3、开动试验机，试验机的工作平台开始上升，压缩波纹管变形，下标尺随工作平台的上升移动，数显表的读数随之变化。

五、仪表校对：

按功能键（SET)，进入参数设定状态，按向右的键，选择A，再按（SET)键，改变A值或大或小对仪表进行校对。等五秒以后仪表自己保存并退回到工作状态。

六、波纹管内径测量仪装箱单：

1、测量机架   —————   一套

2、使用说明书 —————   一份

3、合格证     —————   一份
