FBT-X型 全自动比表面积测定仪的参数及说明添加时间:2022-4-12 9:06:22
FBT-X型 全自动比表面积测定仪的参数及说明

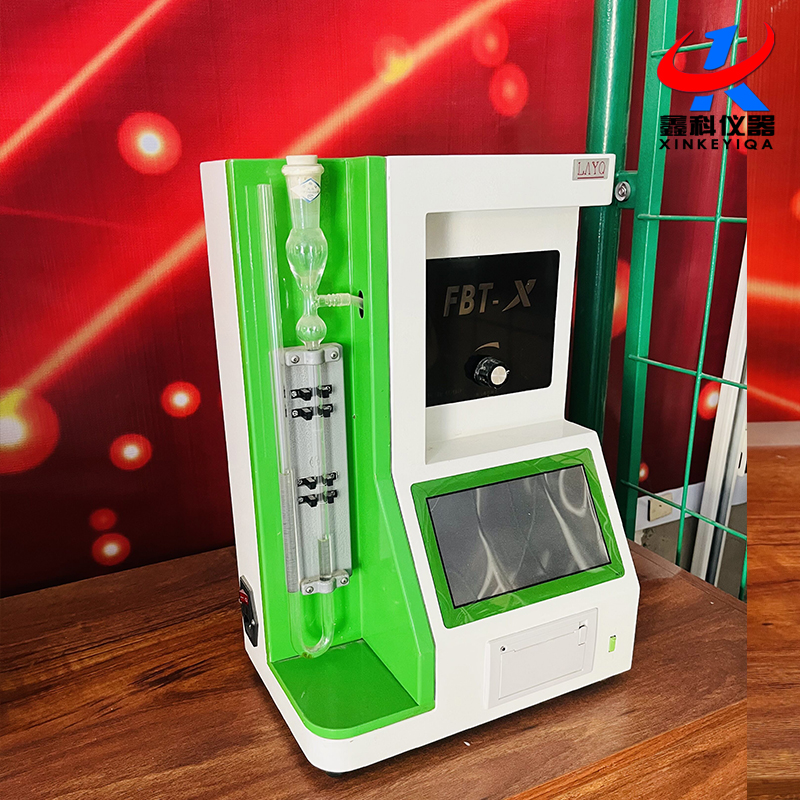

FBT-X型 全自动比表面积测定仪

一、概述

依据标准GB8074-2008《水泥比表面积测定方法 勃氏法》本公司研制开发出新型全自动比表面积仪FBT-X型,本仪器作为上代产品的升级型,试验过程更加简单快捷,试验结果计算精度增大,试验数据管理简单高效。是试验室以及研究机构等的理想产品。

一、仪器特有优点:

1)        用户可自由调节试样的空隙率、密度等参数,使的仪器的测量范围大大增加。

2)        抽气泵速度连续可调,更加精准控制抽气过程。

3)        加入温度一键校准功能,简单快速的校准当前温度值。

4)        加入光电管一键校准功能,有效解决在强光试验环境或者因光电管老化等原因导致试验过程液面判断失误等现象。仪器使用更加可靠。

5)        独有的智能光电检测技术,可以不使用遮光小球完成试验。即便是位于不同的环境光环境下,无需人工调节灵敏度,只需一键校准即可完成。

6)        采用7英寸、分辨率800*480的彩色触摸屏显示,各种数据以及仪器实时状态等信息直观显示,友好的人机互动界面,操作仪器将更加快捷高效。

7)        高达20组的标准试样存储,不必每次更换被测试样后再次使用标准试样试验得到标样信息,只需在被测试样试验前调出对应的标准试样信息即可。使的试验过程更加简单快捷。

8)        高达200组的被测试样存储。存储顺序以试验时间排列,用户可以快速找到想要的历史数据。且历史数据存储内容包括试验的所有参数信息以及对应的标准试样试验信息。

9)        历史数据可单独管理,也可批量管理,用户可以随意删除无用的数据,当有数据被删除后,存储空间自动管理数据并重新排序。让历史数据界面显示更加清晰明了。

10)    独有的U盘导出功能,用户可连接U盘至仪器,将历史数据导出至U盘,然后在电脑端查看、编辑数据,更可利用电脑的办公软件生成试验报表并永久保存试验信息。

11)    试验数据实时打印,历史数据再次打印,打印内容包括试验的所有参数以及对应标准试样的参数信息。查看历史试验信息更加快捷高效。

12)    仪器实时显示各种提示信息,并判断自身故障信息,帮助用户操作仪器以及试验控制。



二、技术参数

l  电源电压 220V±10%50HZ

l  计时范围 0.1秒<T500

l  计时精度 0.1

l  测量精度 1%

l  试验温度范围 8-34℃(以规范要求为准)

l  适用范围 GB8074-2008所规定的范围

六、FBT-X型 全自动比表面积测定仪仪器的检验及标定

l  透气检验:用随机配送的橡胶塞塞紧压力计容桶接口,设定必要参数,然后启动仪器,仪器自动停止后,仔细观察液面是否有降落,无降落为正常。

l  试料层体积的测定(水银排代法)

  请参阅随机所附《水泥比表面积测定方法(勃氏法)》GB 8074-2008

l  试料层体积的测定

  请参阅随机所附《水泥比表面积测定方法(勃氏法)》GB8074-2008



七、试验步骤

l  试样准备

  请参阅随机所附《水泥比表面积测定方法(勃氏法)》GB 8074-2008

l  确定试样量

  请参阅随机所附《水泥比表面积测定方法(勃氏法)》GB 8074-2008

l  试料层制备

  请参阅随机所附《水泥比表面积测定方法(勃氏法)》GB 8074-2008

l  其它未详列试验问题均请参阅GB8074-2008



八、操作指南

l  检测前的准备工作

1)      被测试样烘干备用。

2)      预先测定好被测试样的密度。

3)      220V50Hz的交流电源系统。

4)      千分之一天平一台。

5)      黄油少许。

6)      将仪器放平放稳,接通电源,打开仪器左侧的电源开关。观察仪     器的显示的自检信息,如果提示“请检查液位”,表示玻璃压力计

内的水位未达或超过zhui低刻度线。

7)      如果未到zhui低刻度,请用滴管从压力计左侧一滴滴的滴入清水。

          滴水过程中应仔细观察显示屏,如果光电管1显示已遮,停止注水。

8)      如果超过刻度,请倒出水,然后按步骤7加水。

l  标准试样测试操作

(1)      需要的已知参数:标准粉的比表面积;标准粉的密度;容桶的标称体积。

(2)     试样量的制备:

1)        标准粉需在115摄氏度下烘干3小时以上。在干燥器中冷却至室温。

2)        按公式Ws= psX VX(1-~s)计算试样量。  其中pS-标准粉密度,

        V-容桶标称体积,£s一标准粉试样空隙率。注:本仪器标准粉及

        初测试样空隙率均为0.50

3)        例:标准粉密度3.16g/cm3,容桶体积1.980,空隙率0.50

                 则:标定仪器时标准粉称重为:

                        Ws=(JsV(1~£s)=3.16x1.980x(1o.5)=3.1284(g)

                 请称量已烘干并冷却的标准粉3.1284g

(3)     将容桶放在金属支架上,放入穿孔板,用推杆将穿孔板放平,再放入一片滤纸,用推杆按到底部平整即可。

(4)     通过漏斗将试样装入容桶(切忌不要振动容桶),用手轻摆容桶将标准粉表面基本摆平。

(5)     再放入一片滤纸,用捣器轻轻边旋转边将滤纸推入容桶至捣器与容桶完全闭合。

(6)     从支撑上取下容桶,在容桶锥部的下部均匀涂上少量黄油。

(7)     将容桶边旋转边放入玻璃压力计的锥口部分,观察容桶外壁与压力计内壁阀,应有均匀的黄油密封层即可。

(8)     启动试验即可。

l  被测试样测试操作

(1)     测定前应首先测定出被测试样的密度。

(2)     按公式:w=pV(1一£)计算试样重量。

(3)     将容桶擦试干净,放到容桶支架上,放入穿孔板,然后放入一片滤纸。

(4)     将被测试样通过漏斗缓缓倒入容桶内,在平整的桌面上(zhui好是玻璃桌面)平行摆动,使在客桶内的被测试样表面基本摆平。

(5)     在试样上面放入一片滤纸。

(6)     用捣器边旋转边将滤纸压入容桶。

(7)     在容桶锥形部外部涂抹少许黄油。

(8)     轻轻将容桶放入玻璃压力计右侧的锥形口处,边放边旋转,使黄油均匀分布以便密封接口部分。

(9)     启动试验即可。

l  注意:在仪器进行抽气工作时,请仔细观察液面如液面超过最上位光电管仍未停止抽气时,请及时按下【停止】键,以免液体抽入到电磁阀中,如仪器不停机,请调节气泵速度(调节抽气速度)。



九、FBT-X型 全自动比表面积测定仪压力计、保险管的更换

l  压力计的更换

1)        把四个固定螺丝卸下来,拔掉已损坏压力计上的胶管。

2)        把新的压力计用于固定螺丝的部位用“医用”胶布包好(包扎的圈数可参照原损坏的压力计包孔的圈数),插上胶管,然后把压力计放到固定夹子上,调整好高度,(压力计右端外壁的三条刻度线分别与光电管123平齐或稍下方)再用螺丝固定。更换好压力计后,检查漏气请参照使用说明书。

l  保险管的更换

保险管在仪器左侧插座内,先拔掉电源线,用小一字改锥把插座内T形方块撬出,拿下已损坏的保险管,然后换上新的规格为5x 20/1A的保险管,再把T行方块推入座内。如电磁阀和抽气泵损坏,请直接与厂家联系。
