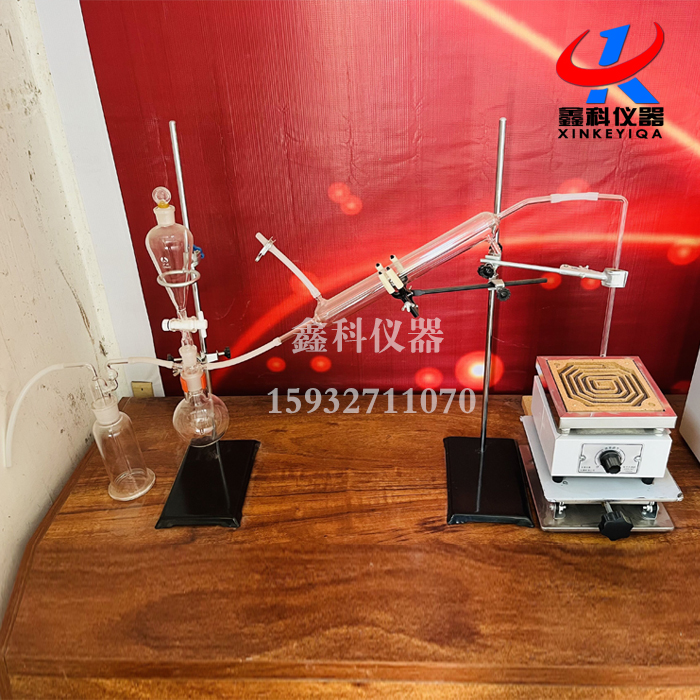

LHW-03型  硫化物测定装置 （骨料硫化物及硫酸盐含量）

一、      依据2021年开始实施的规范：《SL/T 352 – 2020 水工混凝土试验规程》 ，用于测定细骨料或粗骨料中硫酸盐、硫化物的总含量，我公司推出本产品 。

二、      仪器设备及试剂应包括以下几种。

1.        仪器设备应包括以下几种。

1)        天平：分度值不大于 0.1g 一台，分度值不大于 0.01g 一台。

2)        分析天平：分度值不大于 0.1mg。

3)        高温炉：可控温度不低于 1000℃。

4)        烘箱：控制温度（105±5）℃。

5)        试验筛：筛孔尺寸 20mm、0.160mm、0.08mm 的方孔筛。

6)        辅助器具：振荡器或滚筒、烧瓶、加塞圆底烧瓶、过滤漏斗、冷凝管、移液管、烧杯、瓷坩埚、搅拌器、电炉、中速滤纸、慢速定量滤纸、玻璃棒、氮气或氩气瓶等。

2.        试剂应包括以下几种。

1)        10%氯化钡溶液：称出 10 克氯化钡溶解于 100mL 蒸馏水中制备。

2)        盐酸溶液（1:1）：由浓盐酸溶于同体积的蒸馏水中制备。

3)        硝酸银溶液：称出 1g 硝酸银，溶解于 100mL 蒸馏水中后，缓慢加入5～10mL 的硝酸（密度为 1.42kg/L），存放于棕色试剂瓶内。

4)        硫酸锌的氨溶液：称出 50 克硫酸锌（ZnSO4 .7H2O）溶解于 150mL 蒸馏水中，加入 350mL 浓氨水（NH4OH），静置 24h 后用中速滤纸过滤；

5)        醋酸铅溶液：称出 0.2 克醋酸铅溶解于 100mL 蒸馏水中制备。

6)        标准碘酸钾溶液（0.01667mol/L）：称出 110℃烘干的（3.6±0.1）g（精确到 0.1mg）碘酸钾（KIO3 ）、0.4g 氢氧化钠（NaOH）和 25g 碘化钾（KI），放入 1L 容量瓶中，加入新煮沸过的冷水至标线（微量氢氧化钠有助于溶液保持稳定，如溶液褪色应抛弃）。标准碘酸钾溶液系数 F 按照下方公式计算：

式中 m 1 ——碘酸钾的质量，单位g。

7)        硫代硫酸钠溶液（0.1mol/L）：称出 24.82 克硫代硫酸钠（Na2S2O3·5H2O）溶解于 1L 蒸馏水中制备。硫代硫酸钠溶液系数 f 按照下述方法测定。

a)        用移液管将 20mL 碘酸钾溶液放入 500mL 锥形瓶，注入 150mL 稀释，加入 25mL 盐酸溶液（1:1）酸化，用 0.1mol/L 硫代硫酸钠溶液滴定至淡黄色。

b)        加入 2mL 淀粉溶液，继续滴定直至蓝色变成无色。

c)        硫代硫酸钠溶液系数 f 按照下方公式计算：

LHW-03型  硫化物测定装置

式中 F —— 标准碘酸钾溶液系数；

VS —— 0.1mol/L 硫代硫酸钠溶液滴定用量，单位mL。

8)        淀粉溶液：称出1g水溶性淀粉、1g碘化钾（KI），溶解于100mL蒸馏水中制备。

9)        浓盐酸。

10)    II 价氯化锡（SnCl2·2H2O）。

11)    铬，粉状。

12)    去离子水。
