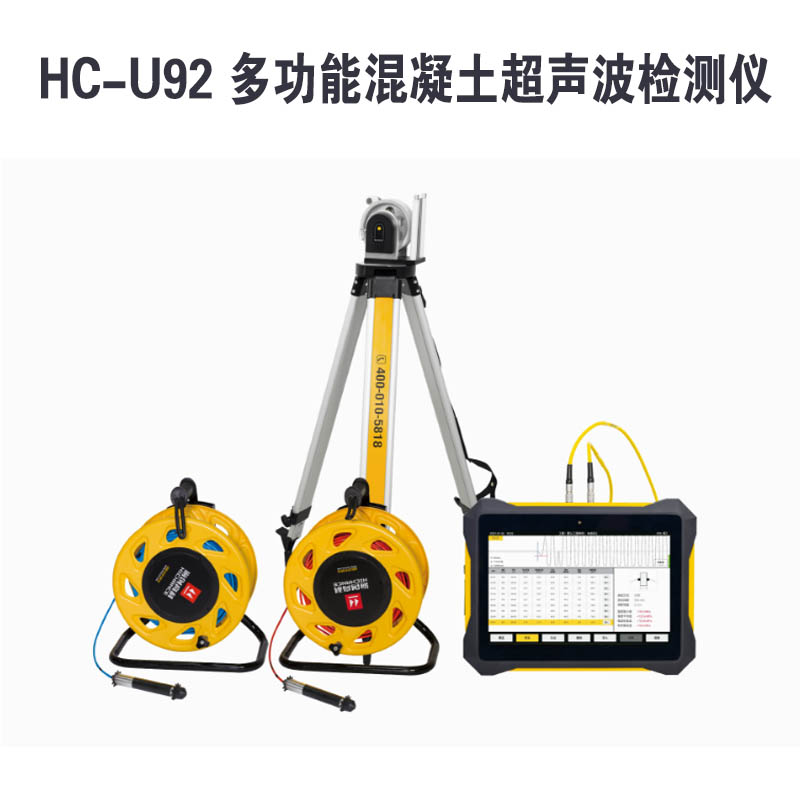

HC-U92 多功能混凝土超声波检测仪

应用领域

建筑行业、交通行业、公路、铁路、桥梁、码头等。

技术参数

功 能                 参 数

主控单元： 专业处理器

通道数： 双通道

显示方式： 10.1 寸彩色液晶屏（1280x800）

触发方式： 自动触发

采样间隔： 0.025μs ～ 2000μs 多档可选

采样长度： 512 点 ～ 2048 点多档可选

接收灵敏度： ≤10μV

声时测量范围： 0 ～ 4000000μs

 声时测读精度： 0.025μs

幅度测读范围： 0 ～ 170dB

发射电压： 125V、250V、500V、1000V 多档可选

发射脉宽： 0.1μs ～ 100μs

存储容量： 16G

转存方式： 专用 U 盘

充电电源： AC100~240 V，50/60Hz，输出 12.6V DC，3.0A

主机体积： 283×216×41 (mm)

主机重量： 1.9kg

工作温度： -20 ～ +60℃

深度测量范围： 5 ～ 500mm

宽度测量范围： 0.01 ～ 10mm

HC-U92 多功能混凝土超声波检测仪产品特点

¢ 声波透射法测桩，超声回弹综合法测强，测缺，测深，测宽 5 大

功能集于一体

¢ 全触屏操作，简单方便，稳定可靠

¢ 大尺寸高亮液晶显示屏 (10.1 寸，1280x800)

¢ 全新操作界面，易学易用

¢ 低功耗设计，连续工作时间大于 8 小时

¢ 一发双收自动采集功能，自动记录高度和声时波形，提高检测

效率

¢ 自动判读首波声时、波幅，实时显示，测试结果一目了然

¢ 可手动调整声时线，避免误判，操作简单实用

¢ 测试过程中，可任意回放、覆盖、删除已存测点波形

¢ U 盘转存数据，支持通过 U 盘进行软件升级

¢ PC 机专用分析软件功能强大，数据分析处理、打印报表轻松完成

符合标准

GB 50292-2015《民用建筑可靠性鉴定标准》

GB 50204-2015《混凝土结构工程施工质量验收规范》

GB/T 50784-2013《混凝土结构现场检测技术标准》

JGJ 106-2014《建筑基桩检测技术规范》

JTG/T 3512-2020《公路工程基桩检测技术规程》

JGJ 125-2016《危险房屋鉴定标准》

JTS 237-2017《水运工程地基基础试验检测技术规程》

JTS 239-2015《水运工程混凝土结构实体检测技术规程》

JTS 240-2020《水运工程基桩试验检测技术规范》

TB 10218-2019《铁路工程基桩检测技术规范》

DB 11/T 637-2015《房屋结构安全鉴定标准》

DGJ 08-218-2017《建筑基桩检测技术规范》

DBJ/T 15-60-2019《建筑地基基础检测规范》

SL/T 352-2020《水工混凝土试验规程》

CECS 21:2000《超声法检测混凝土缺陷技术规程》

T/CECS 02:2020《超声回弹综合法检测混凝土强度技术规程》及各省

市地方超声回弹规程

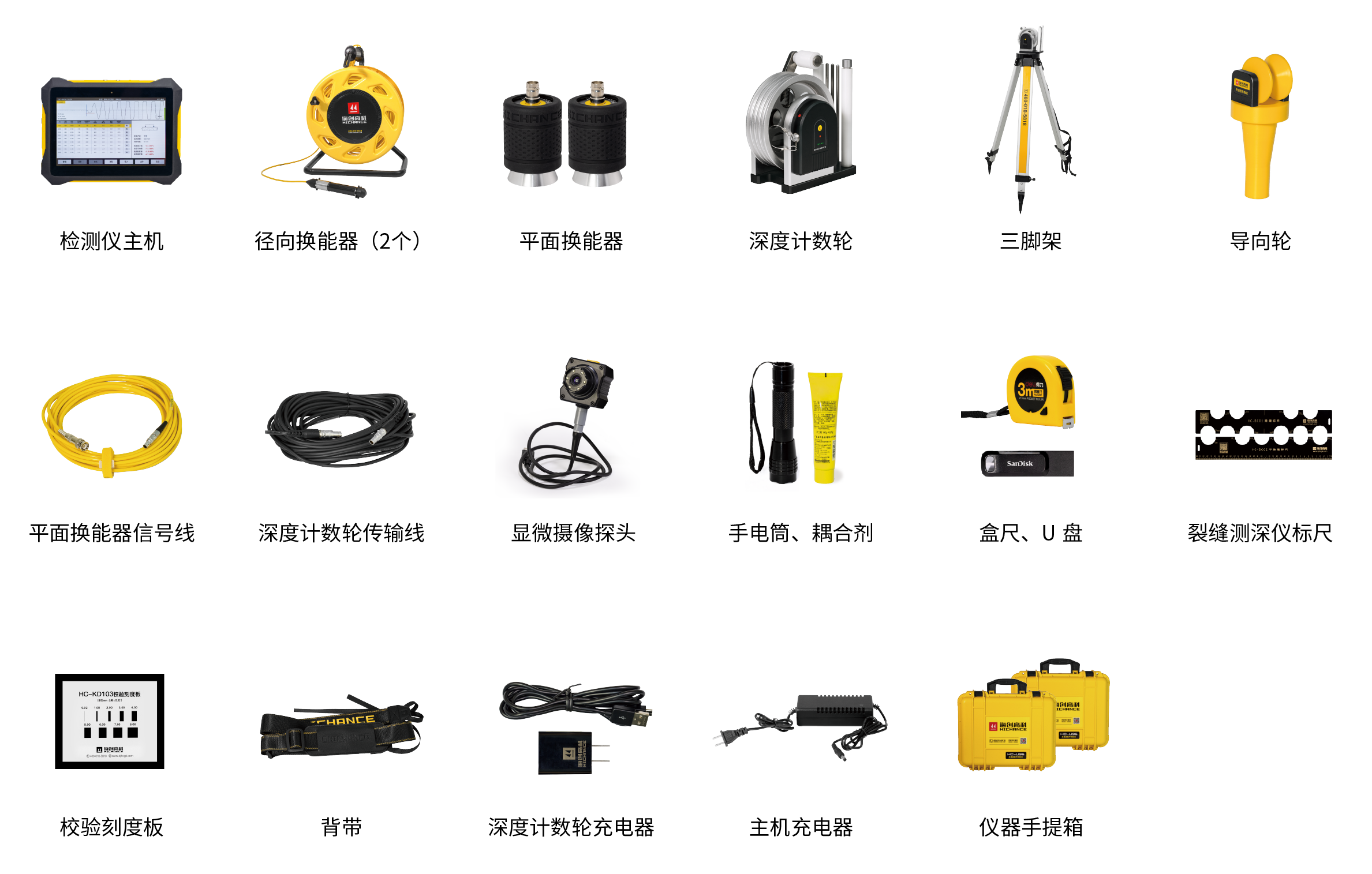

产品配置
