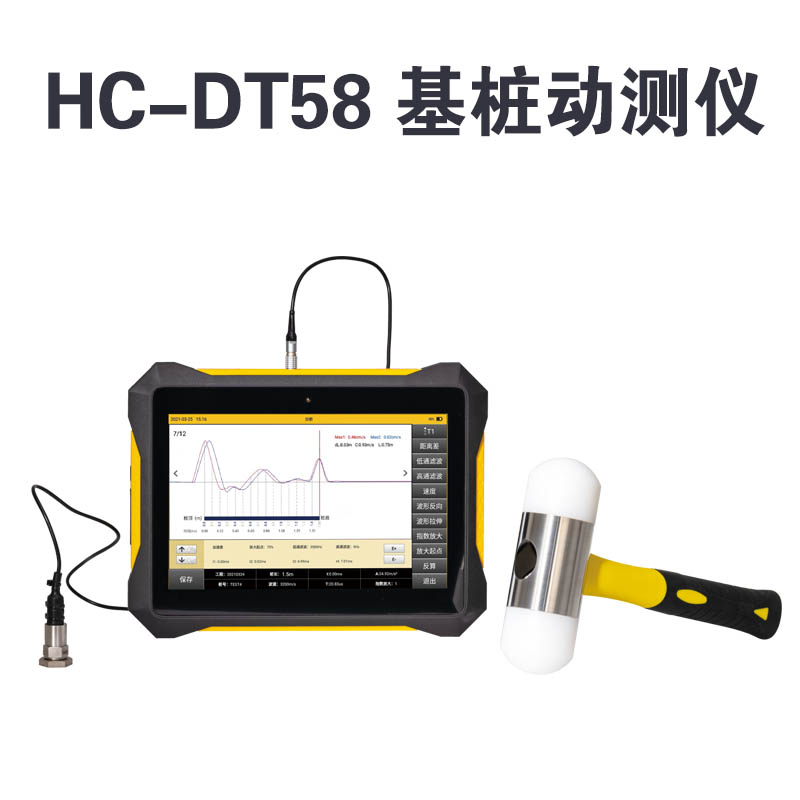

HC-DT58 基桩动测仪

应用领域

利用低应变反射波法，对建筑行业、交通行业、公路、铁路、桥梁、

码头等领域，进行基桩完整性检测，判定桩身缺陷的程度及位置。

技术参数

功 能 参 数

主控单元： 高性能ARM处理器

显示屏： 10.1寸彩色液晶屏 分辨率1280x800（背光可调）

存储方式： 16G内部存储空间

操作方式 ：电容触屏

转存方式 ：U盘转存、WIFI上传云端

A/D采样：精度 24 位

采样频率： 24kHz、36kHz、48kHz、72kHz四档可选

采样长度： 1024、2048、4096三档可选

传感器类型： 加速度传感器

传感器灵敏度： 100mV/g

传感器量程： 50g

频率范围： 0.5-9000Hz

分辨率： 0.0002g

抗冲击： 1500g

仪器增益： 1、2、4、8倍可调

供电方式： 可拆卸锂电池

工作时间： >8（h）

无线连接方式： WiFi、蓝牙

工作环境温度： -10～+50（℃）

工作环境湿度 ：≤ 90%RH

云上传： 支持

工作模式： 单速度模式、双速度模式

通道数： 2通道

外形尺寸： 283×216×41(mm)

重量： 1.9kg

HC-DT58 基桩动测仪符合标准

JJG930—1998《基桩动态测量仪检定规程》

JGJ 106-2014《建筑基桩检测技术规程》

JTG/T 3512-2020《公路工程基桩检测技术规程》

TB 10218-2019《铁路工程基桩检测技术规程》

SJG 09-2015《深圳市建筑基桩检测规程》

DG/TJ 08-218-2017 上海市《建筑地基与基桩检测技术规程》

JJG（建设）0003-1996《基桩动测仪测量系统检定规程》

JG/T518-2017《基桩动测仪》

DBJ/T 15-60-2019 广东省《建筑地基基础检测规范》

产品特点

¢ 高精度 24 位 A/D 数据采集，高精度宽频响，信号采集真实清晰；

¢ 10寸彩色高清工业触摸屏、轻薄机身、高性能处理器，操作便捷，

响应速度快；

¢ 多锤波形同框显示，自动甄别无效信号，检测更高效；

¢ 配备可拆卸独立充电锂电池，优化散热设计，高温天气工况可

长时间检测；

¢ 与海创数据平台 APP 配合使用，实现数据现场实时上传；

¢ 支持中英文双语系统，支持系统在线更新；

¢ 支持双通道同时采集，支持数字滤波、指数放大、自定义触发

电平、信号多次采样等数据采集分析功能；

¢ 专业 PC 端数据处理分析软件，支持多种信号处理，及自定义

报告模板输出模式

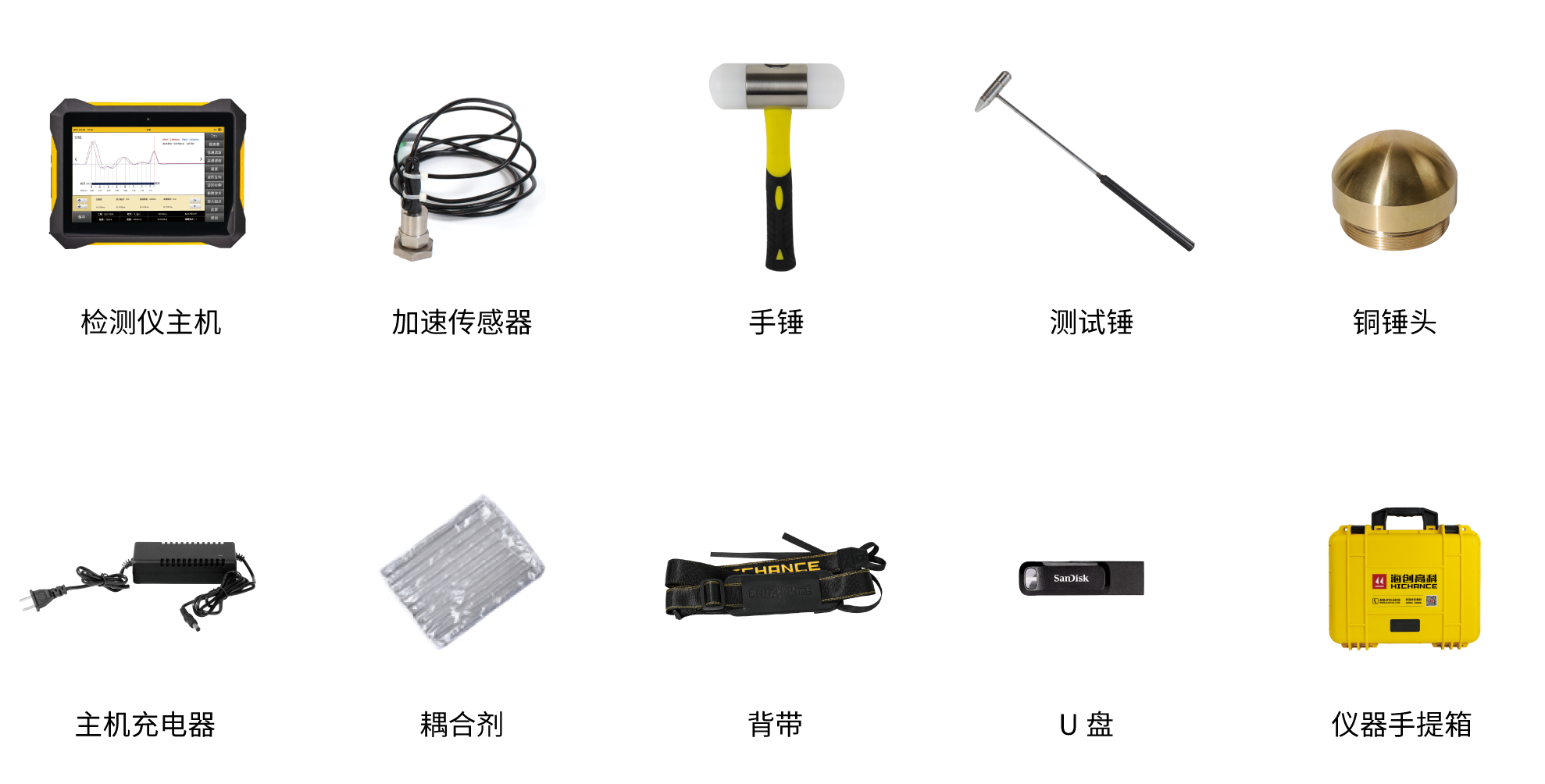

产品配置

1. 检测仪主机

2. 手锤（双尼龙头）

3. 铜锤头

4. 测试锤

5. 加速度传感器

6. 充电器

7. 耦合剂

8. U 盘

9. 仪器手提箱
