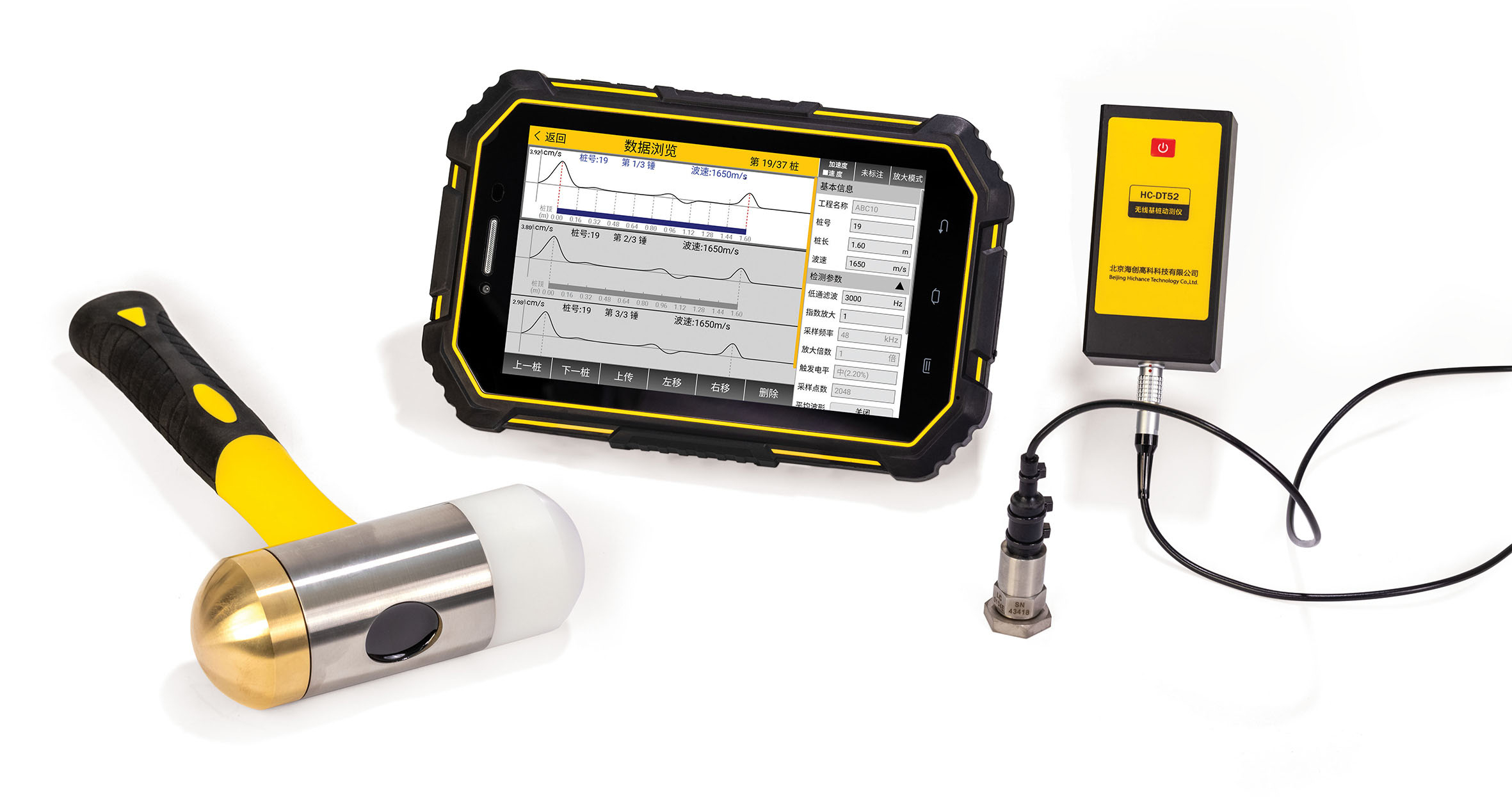

HC-DT52 无线基桩动测仪

应用领域

利用低应变反射波法，对建筑行业、交通行业、公路、铁路、桥梁、

码头等领域，进行基桩完整性检测，判定桩身缺陷的程度及位置。

技术参数

功 能 参 数

主控单元：高性能 ARM 处理器

显示屏： 7 寸真彩液晶显示屏 分辨率：1280*800

存储容量： 64 GB 内部存储空间（支持 Micro-SD 卡扩容）

操作方式： 电容触屏

转存方式： WIFI、U 盘、USB 线

A/D 采样精度： 24 位

采样频率： 24kHz、36kHz、48kHz、72kHz 四档可选

采样长度： 1024、2048、4096 三档可选

传感器类型： 加速度传感器

传感器灵敏度： 100mV/g

传感器量程： 50g

频率范围： 0.5Hz-9kHz

分辨率： 0.0002g

抗冲击 1500g

仪器增益： 1、2、4、8 倍可调

供电方式： 内置 - 锂电池不可拆卸

工作时间： 采集器工作时间 ≥ 8（h）；

平板工作时间：>15（h）

网络连接方式 ：WiFi、蓝牙

工作环境温度： -10 ～ +50（℃）

工作环境湿度： ≤ 90%RH

云上传： 支持

平板尺寸： 215.6*135.8*18.9（mm）

平板重量： 558g

HC-DT52 无线基桩动测仪符合标准

JJG 930-1998《基桩动态测量仪检定规程》

JGJ 106-2014《建筑基桩检测技术规范》

JTG/T 3512-2020《公路工程基桩检测技术规程》

TB 10218-2019《铁路工程基桩检测技术规程》

SJG 09-2015《深圳市建筑基桩检测规程》

DG/TJ 08-218-2017上海市《建筑地基与基桩检测技术规程》

JJG（建筑） 0003-1996《基桩动测仪测量系统检定规程》

JG/T 518-2017《基桩动测仪》

DBJ/T 15-60-2019广东省《建筑地基基础检测规范》

产品特点

¢ 独立采集器与主机无线连接，20 米内数据实时传输，可远距离

指挥检测；

¢ 全新采集器，真 24 位 A/D 数据采集，桩底信号更清晰；

¢ 频域分析功能，整桩频率及缺陷频率计算方便快捷；

¢ 工业级三防平板电脑，Android 操作系统，触屏操作简单便捷；

¢ 高性能处理器，7 寸真彩液晶显示屏，数据清晰显示；

¢ 数据文件可实时上传至云服务器，实现野外数据远程实时传输

和管理；

¢ 专业数据处理分析软件，功能全面，打印设置灵活，快速分析

检测数据，生成检测报告。

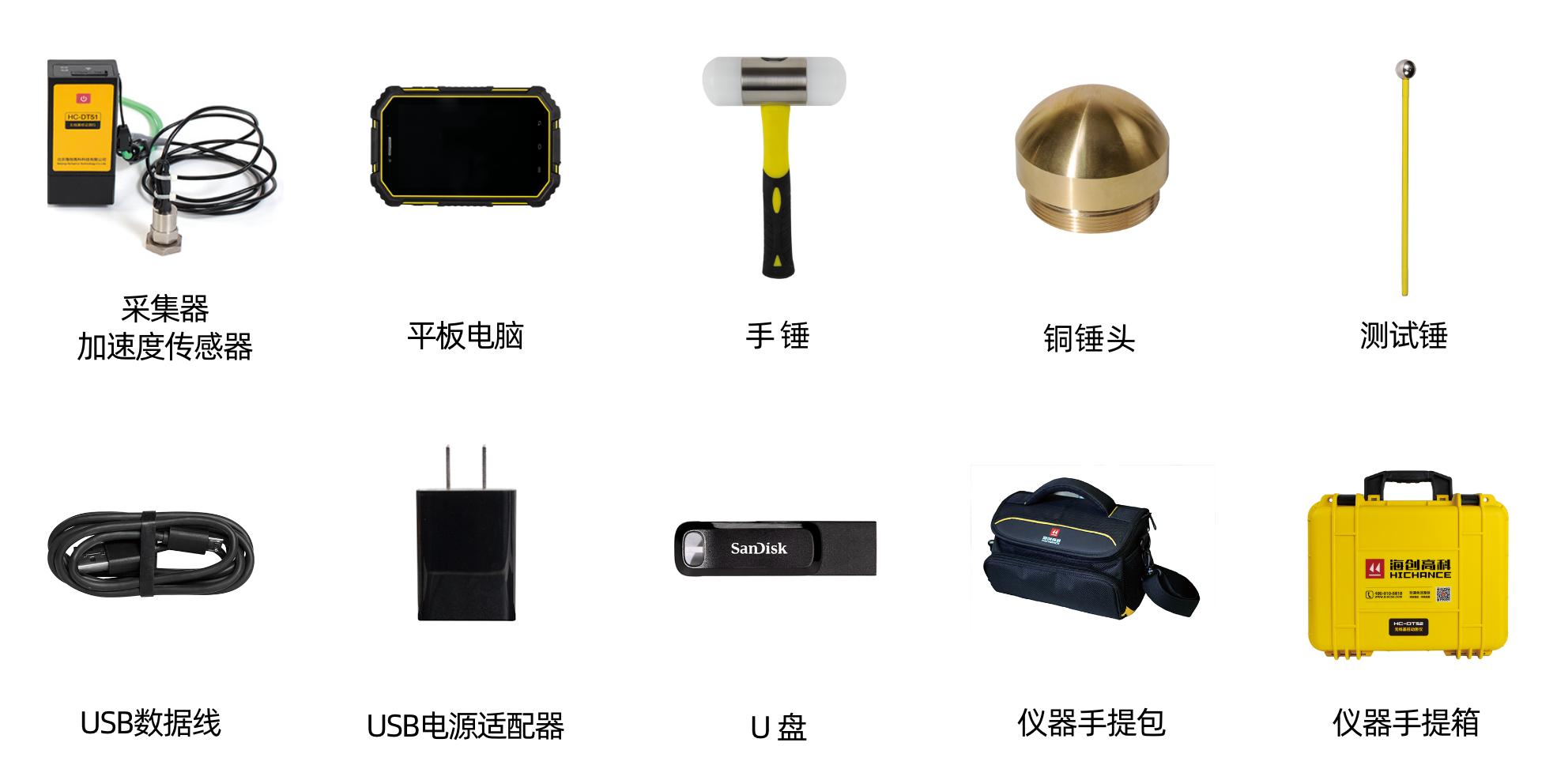

产品配置

1. 采集器、加速度传感器

2. 平板电脑

3. 手锤

4. 铜锤头

5. 测试锤

6. USB 数据线

7. USB 电源适配器

8. U 盘

9. 仪器手提包

10. 仪器手提箱
