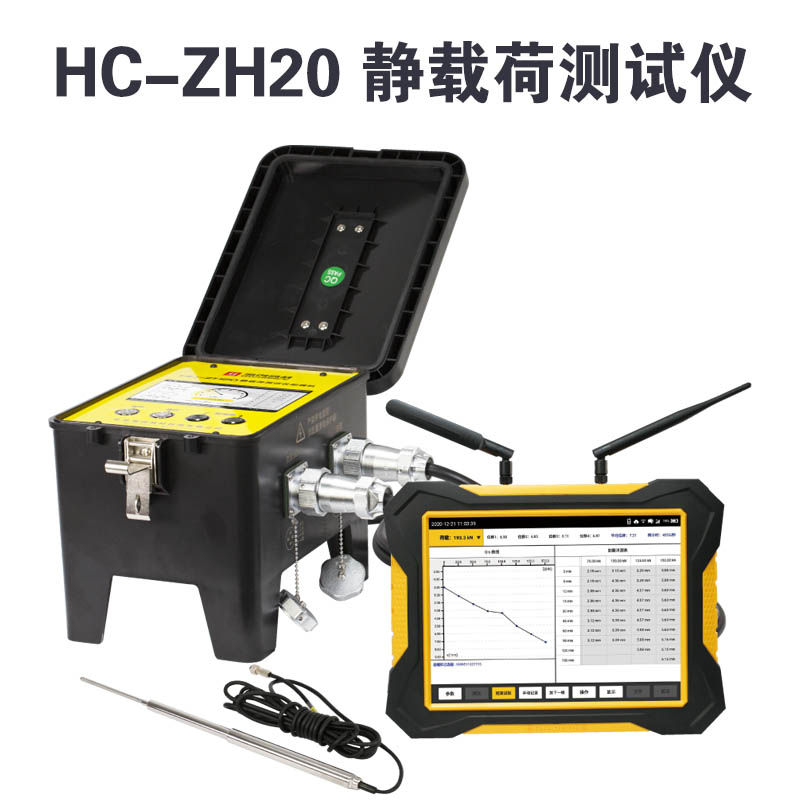

HC-ZH20 静载荷测试仪

应用领域

本产品适用于桩基础、地基、岩基等地基基础的抗压静载荷试验；

锚桩、锚杆抗拔静载荷试验，基桩水平静载试验，以及基桩自平衡

试验。

产品特点

¢ 试验过程支持全自动控载、判稳读数，可实现全程无人值守，

支持自动报警功能，并具有断电自动续测功能，开机即可自动

恢复试验；

¢ 标配 50mm 防水调频位移传感器，也可选配 100mm 大量程防

水调频位移传感器，位移盒具有防水功能，所有配件及连接线

均采用工业标准压接制作；

¢ 内置 4G 全网通无线上网模块，数据文件可快速实时上传云服

务器，并与手机端同步显示；

¢ 12.1 寸超大工业彩色液晶屏，全触摸屏操作，亮度可调，高性

能处理器，嵌入式操作系统，稳定可靠；

¢ 工业级前端机，配备 6.5 寸 LCD 彩色显示屏，独立 GPS 定位

系统，控载稳定，全直流供电，市区及荒野均可使用；

¢ 主机与前端机无线连接，实用有效距离可达 500 米以上（在工

地空旷条件下）；

¢ 全新操作界面，易学易用，功能丰富，交互友好，机内程序可

无线网络进行更新，并支持 U 盘升级；

¢ 专业的数据处理分析软件，可同时显示 Q-s、s-lgt、s-lgQ 等各

种数据曲线，功能强大，可以快速对检测数据进行分析，生成

检测报告；

¢ 低功耗设计，满足现场高温环境下的连续 24 小时不间断工作

需要。

HC-ZH20 静载荷测试仪符合标准

GB 50007-2011《建筑地基基础设计规范》

GB 50086-2015《岩土锚杆与喷射混凝土支护工程技术规范》

GB 50021-2001《岩土工程勘察规范》

GB 50330-2013《建筑边坡工程技术规范》

GB/T 50123-2019《土工试验方法标准》

JGJ 106-2014《建筑基桩检测技术规范》

JGJ 79-2012《建筑地基处理技术规范》

JGJ 120-2012《建筑基坑支护技术规程》

JGJ 340-2015《建筑地基检测技术规范》

JGJ/T 401-2017《锚杆检测与监测技术规程》

JGJ/T 135-2018《载体桩技术标准》

JGJ/T 403-2017《建筑基桩自平衡静载试验技术规程》

JTG 3363-2019《公路桥涵地基与基础设计规范》

JTG/T 3512-2020《公路工程基桩检测技术规程》

TB 10218-2019《铁路工程基桩检测技术规程》

TB 10106-2010《铁路工程地基处理技术规程》

CECS 22：2005《岩土锚杆（索）技术规程》

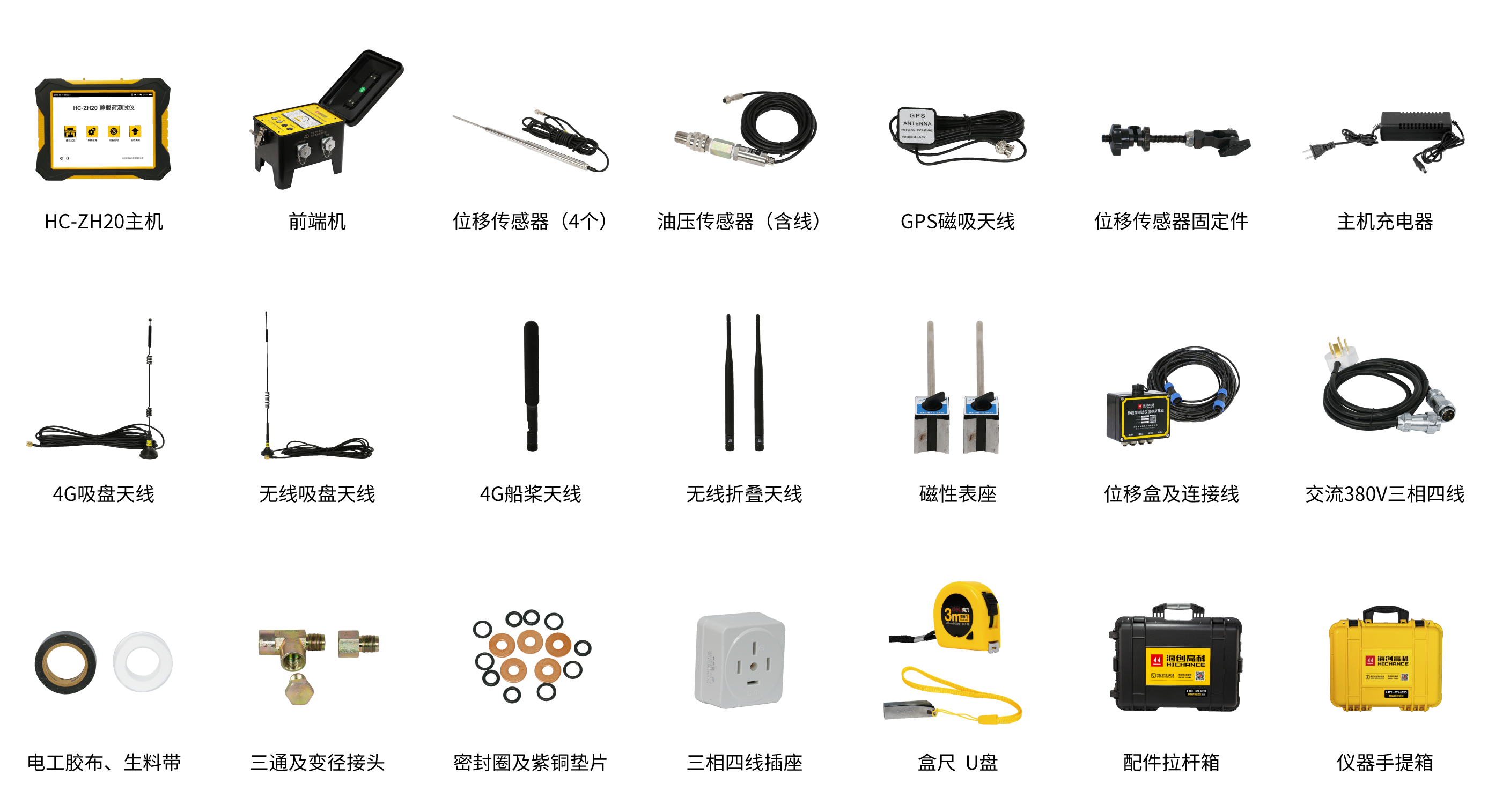

产品配置
